หล่อจานปลารางรถไฟ 38 กก. 30 กก. 24 กก. Specification
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | kingrail |
| ได้รับการรับรอง | CB, ce, EMC, RoHS SABER |
| หมายเลขรุ่น | UIC60 |
| จำนวนสั่งซื้อขั้นต่ำ | ต่อรองได้ |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า |
| เวลาการส่งมอบ | 1-30 วันทำการ |
| เงื่อนไขการชำระเงิน | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต | 180,000 ตัน |
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สกายเป้: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xรายละเอียดสินค้า
| ผลิตภัณฑ์ | แผ่นรางรถไฟสำหรับยึดรางเหล็ก | มาตรฐาน | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| ข้อมูลจำเพาะ (Kgs / M) | 8กก. 9กก. 12กก. 15กก. 18กก. 22กก. 24กก. 30กก. 38กก | รู | 4, 6 หลุม |
| การใช้งาน | อุปกรณ์เสริมรางเครน - จานปลาสำหรับราง P / ราง Q | สิ่งของ | รางรถไฟเหล็กกล้าคาร์บอน |
| เน้น | จานปลารถไฟ 30 กก. จานปลารถไฟ 24 กก. จานปลารถไฟ 38 กก,24kg Railway Fish Plates,38kg Railway Fish Plates |
||
รายละเอียดสินค้า
หล่อจานปลารางรถไฟ 38 กก. 30 กก. 24 กก. Specification
บทนำ

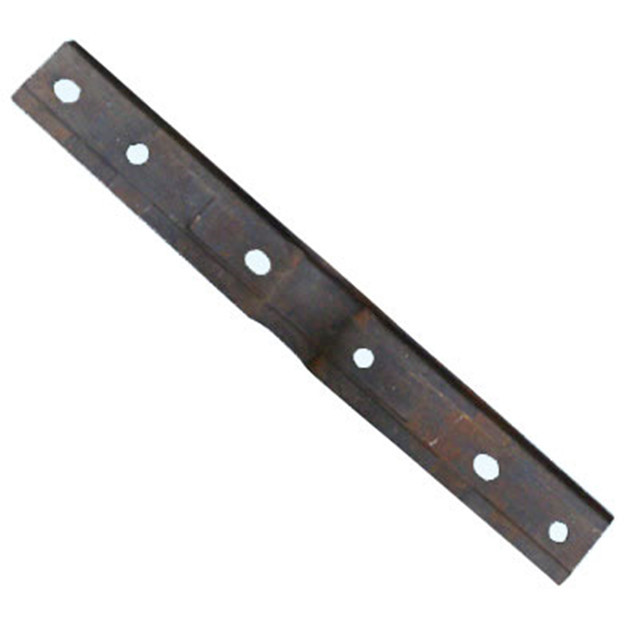

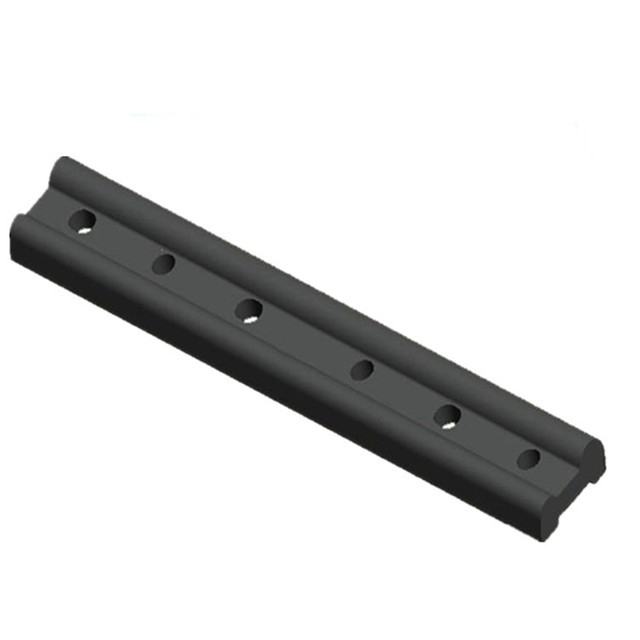

แผ่นปลาเป็นตัวยึดต่อที่ใช้สำหรับเชื่อมต่อระหว่างรางกับราง
คุณภาพลักษณะจานปลา: zmwm02
(1) รางหลังการรีดจะต้องเป็นแนวตรงและไม่มีการดัดงอและบิดเป็นเกลียวอย่างมีนัยสำคัญสำหรับการดัดและบิดเฉพาะที่ของรางเบาและหนัก และจำนวนการแก้ไข มุมเอียงของหน้ารางต้องไม่เกินมาตรฐาน
(2) พื้นผิวของรางควรสะอาดและเรียบ และต้องไม่มีข้อบกพร่อง เช่น รอยแตก คราบ หรือรอยขีดข่วนปลายด้านต้องไม่มีรอยหดตัวและ interlayersขอบเขตของข้อบกพร่องและปริมาณเชิงเรขาคณิตที่อนุญาตสำหรับพื้นผิวโดยรวมของรางเบาและรางหนักต้องไม่เกินมาตรฐาน
วัสดุ Fishplate: เหล็กหลอม
พารามิเตอร์ของหล่อจานปลารางรถไฟ 38 กก. 30 กก. 24 กก. Specification
ข้อมูลจำเพาะ: แผ่นปลาเหล่านี้สามารถใช้กับรางเบา รางหนัก และรางเครนยังสามารถผลิตตามแบบของลูกค้า
จานปลามาตรฐานอังกฤษ |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
BS75R |
BS47-1 | ยุโรป เกรด 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
จานปลามาตรฐาน GB/TB |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
จานปลามาตรฐานอังกฤษ |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
BS75R |
BS47-1 | ยุโรป เกรด 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
จานปลามาตรฐาน JIS |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 จานปลามาตรฐาน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
เส้นทาง |
AREMA 2007 | เกรด AREMA/เกรดเหล็ก55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
จานปลามาตรฐานรางเครน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||

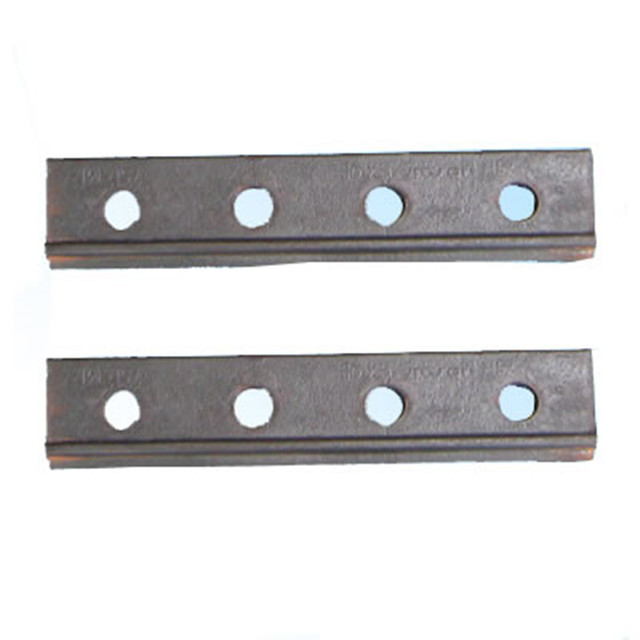

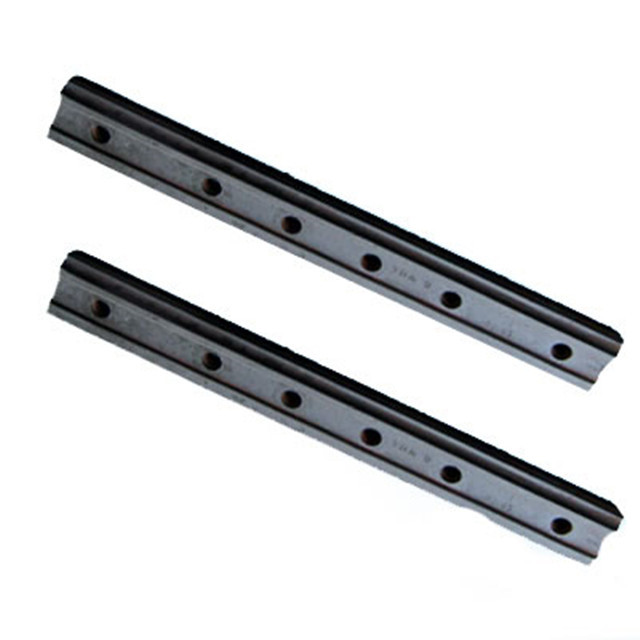

ความยาวมาตรฐาน: รูเจาะหรือเจาะ 914.4 มม. สี่รูหรือหกรู |
||
อุปกรณ์เสริมรางเครน - จานปลาสำหรับราง P / ราง Qการตีขึ้นรูปและการหล่อเหล็กแผ่นรีดโดยใช้ข้อต่อราง
รางเครนได้รับการออกแบบสำหรับการบรรทุกของหนักและใช้ในการใช้งานที่หลากหลายในประเทศจีนมีรางเครนแบบธรรมดา 7 รุ่นที่เรียกว่า P18, P24, P38, P43, QU70, QU80, QU100น้ำหนักรางอยู่ระหว่าง 18 กก. ถึง 88 กก. ต่อเมตรคุณสามารถหาตารางน้ำหนักและการวัด Conversion ให้เราได้หากต้องการ
การใช้งานรางแต่ละแบบมีความแตกต่างกัน และต้องได้รับการออกแบบทางวิศวกรรมให้มีประสิทธิภาพและอายุการใช้งานสูงสุด ดังนั้นการเลือกรางที่ถูกต้องจึงมีความสำคัญอย่างยิ่งต่อการบรรลุเป้าหมายนี้
| พิมพ์ | ค | บี | อา | ดี | น้ำหนัก (กก./ม.) | มาตรฐาน |
| P18 | 40 | 80 | 90 | 10 | 18.06 น | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| คิว70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| Q80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| คิว100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| คิว120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| แบบอย่าง | ส (มม.) |
S1 (มม.) |
S2 (มม.) |
S3 (มม.) |
S4 (มม.) |
S5 (มม.) |
ขนาดราง |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38 / P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
Kingrail จัดหาผลิตภัณฑ์รถไฟต่างๆ:
อะไหล่รถราง: ล้อ, เพลา, แบริ่ง, เพลา, อะไหล่โบกี้, ผลิตภัณฑ์หล่อและหล่อ
วัสดุรางรถไฟ: ฟิสเพลท รางเหล็กและอุปกรณ์เสริม แผ่นเนคไท คลิป สลักเกลียวและน็อต ฯลฯ
ยินดีต้อนรับทั้งคำสั่งซื้อขนาดเล็กและขนาดใหญ่!
