รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | แผ่นรางรถไฟสำหรับยึดรางเหล็ก | มาตรฐาน: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| ข้อมูลจำเพาะ (Kgs / M):: | 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG | รู: | 4, 6 หลุม |
| การใช้งาน: | สำหรับต่อรางไฟ | สิ่งของ: | รางรถไฟเหล็กกล้าคาร์บอน |
| ชื่อ: | มาตรฐานสากล 4/6 Holes Rail Fishplate Fishplates/Joint Bar สำหรับรางรถไฟสำหรับรางเบา | บรรจุภัณฑ์: | บนพาเลทหรือบรรจุสมุทร |
| แสงสูง: | จานปลารถไฟ 8KG,จานปลารถไฟ 9KG,จานปลา 12KG รถไฟ |
||

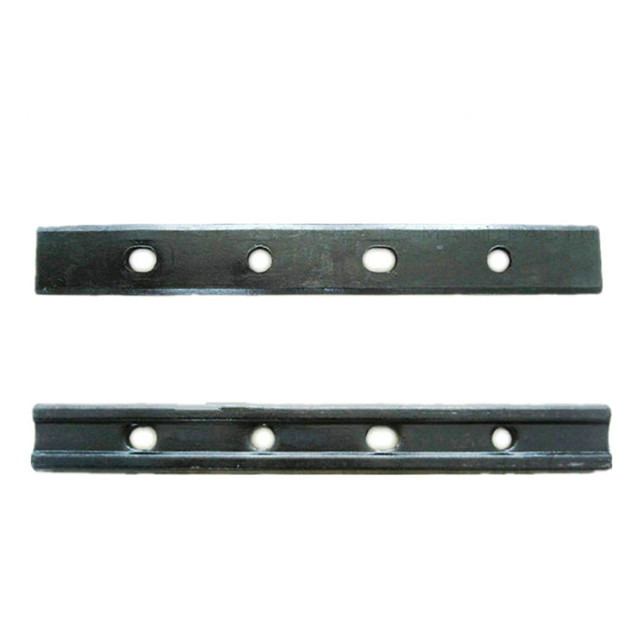

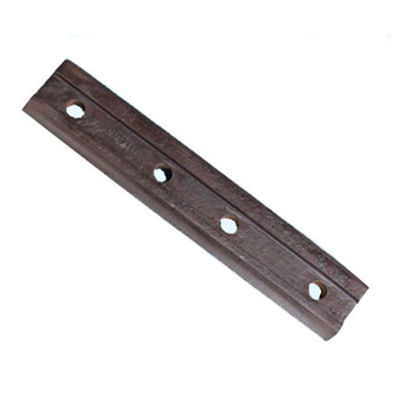

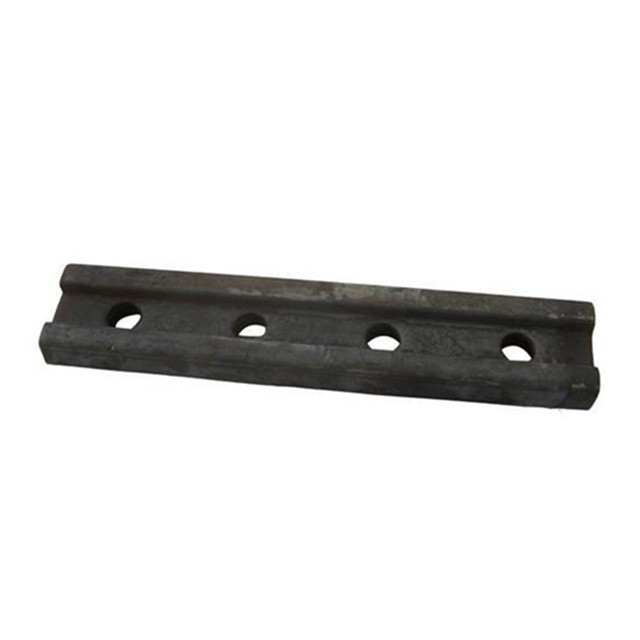

จานปลารถไฟมาตรฐานสากล 8KG 9KG 12KG Specification
บทนำ
เฝือกหางปลา (เฝือกข้อต่อราง) เป็นที่รู้จักกันทั่วไปว่าเป็นเฝือกหรือที่เรียกว่าแผ่นหางปลาซึ่งมีบทบาทต่อที่ข้อต่อแทร็กแบ่งเป็นรางไฟ รางหนัก และรางยกFishplate เป็นตัวยึดต่อที่ใช้สำหรับเชื่อมต่อระหว่างรางกับราง
คุณภาพลักษณะจานปลา:
(1) รางหลังการรีดจะต้องเป็นแนวตรงและไม่มีการดัดงอและบิดเป็นเกลียวอย่างมีนัยสำคัญสำหรับการดัดและบิดเฉพาะที่ของรางเบาและหนัก และจำนวนการแก้ไข มุมเอียงของหน้ารางต้องไม่เกินมาตรฐาน
(2) พื้นผิวของรางควรสะอาดและเรียบ และต้องไม่มีข้อบกพร่อง เช่น รอยแตก คราบ หรือรอยขีดข่วนปลายด้านต้องไม่มีรอยหดตัวและ interlayersขอบเขตของข้อบกพร่องและปริมาณเชิงเรขาคณิตที่อนุญาตสำหรับพื้นผิวโดยรวมของรางเบาและรางหนักต้องไม่เกินมาตรฐาน
วัสดุ Fishplate: เหล็กหลอม
ข้อมูลจำเพาะ: แผ่นปลาเหล่านี้สามารถใช้กับรางเบา รางหนัก และรางเครนยังสามารถผลิตตามแบบของลูกค้า
จานปลามาตรฐานอังกฤษ |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
BS75R |
BS47-1 | ยุโรป เกรด 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
จานปลามาตรฐาน GB/TB |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
จานปลามาตรฐานอังกฤษ |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
BS75R |
BS47-1 | ยุโรป เกรด 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
จานปลามาตรฐาน JIS |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 จานปลามาตรฐาน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
เส้นทาง |
AREMA 2007 | เกรด AREMA/เกรดเหล็ก55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
จานปลามาตรฐานรางเครน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
ความยาวมาตรฐาน: รูเจาะหรือเจาะ 914.4 มม. สี่รูหรือหกรู |
||
สถานะของปฏิสัมพันธ์ระหว่างแผ่นปลากับราง การรับน้ำหนักจริงของจานปลาและวัสดุของแผ่นปลาเป็นตัวกำหนดตำแหน่ง เวลา วิธีการและอัตราความเสียหายของแผ่นปลา และสถานะปฏิสัมพันธ์ส่วนใหญ่ส่งผลต่อที่มาของรอยแตกสถานที่และเวลา สภาพการบรรทุก และเงื่อนไขของวัสดุเป็นตัวกำหนดวิธีการและอัตราการขยายพันธุ์ของรอยแตกมากขึ้นเมื่อรอยแตกเริ่มต้นจากปากของแผ่นปลา ความเค้นดึงจะมีน้อย ดังนั้นการแตกร้าวและการขยายตัวจึงได้รับผลกระทบจากวัสดุมากขึ้นการเริ่มต้นและการขยายพันธุ์ของรอยแตกจะได้รับผลกระทบจากโหลดมากขึ้น
การใช้งานรางแต่ละแบบมีความแตกต่างกัน และต้องได้รับการออกแบบทางวิศวกรรมให้มีประสิทธิภาพและอายุการใช้งานสูงสุด ดังนั้นการเลือกรางที่ถูกต้องจึงมีความสำคัญอย่างยิ่งต่อการบรรลุเป้าหมายนี้
| พิมพ์ | ค | บี | อา | ดี | น้ำหนัก (กก./ม.) | มาตรฐาน |
| P18 | 40 | 80 | 90 | 10 | 18.06 น | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| คิว70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| Q80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| คิว100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| คิว120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| แบบอย่าง | ส (มม.) |
S1 (มม.) |
S2 (มม.) |
S3 (มม.) |
S4 (มม.) |
S5 (มม.) |
ขนาดราง |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38 / P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
Kingrail จัดหาผลิตภัณฑ์รถไฟต่างๆ:
อะไหล่รถราง: ล้อ, เพลา, แบริ่ง, เพลา, อะไหล่โบกี้, ผลิตภัณฑ์หล่อและหล่อ
วัสดุรางรถไฟ: ฟิสเพลท รางเหล็กและอุปกรณ์เสริม แผ่นเนคไท คลิป สลักเกลียวและน็อต ฯลฯ
ยินดีต้อนรับทั้งคำสั่งซื้อขนาดเล็กและขนาดใหญ่!
ผลิตภัณฑ์ชิ้นส่วนรถไฟที่เราสามารถจัดหาได้:
1, Rail Spike Series: Rail Screw Spike, Rail Dog Spike, Rail Elastic Spike เป็นต้น
2, Track Bolt series: Track Bolt, Segment Bolt, Metro Bolt, อุโมงค์ Bolt, Hex Bolt, Square Bolt, Turnout Bolt, Fishtail Bolt, T bolt เป็นต้น
3, Rail Clip series: คลิปราง Nabla, คลิปรางยางยืด, รางยึดราง SKL, คลิปราง O, คลิปล็อคเกจ ฯลฯ
4, Steel Rails series: รางรถไฟ, รางเครน, รางขุด, รางเหนือศีรษะ ฯลฯ
5, ชุดล้อรางเหล็ก: ล้อรถไฟ, ล้อเครน, ล้อรถไฮเรล ฯลฯ
6 วัสดุและอุปกรณ์เสริมอื่น ๆ : Rail gauge Insulator, rail rubber Pad, rail Fish plate, Nut, rail Plastic Dowel, rail Tie plate, Spring Washer, Flat Washer, Cast Iron Insert, Anti Creeper, Rail Gauge Rod เป็นต้น
เรายังผลิตอุปกรณ์ยึดรางสำหรับรางเครนและรางลิฟต์ รวมถึงผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้องเราผลิตตามมาตรฐาน GB/TB (มาตรฐานแห่งชาติของจีนและมาตรฐานการรถไฟ) AREA, UIC, BS, DIN, ASTM และ AS
ผลิตภัณฑ์ของเราส่วนใหญ่ผ่านการตีขึ้นรูปร้อน
เกลียวของเดือยสกรูรางทำโดยการรีดร้อนด้วยเครื่องเกลียวพิเศษ
เราผลิตเกลียวเมตริก BS, BSW, เกลียว TR หรือเกลียวกลม
สลักเกลียวความแข็งแรงสูงของเรามีข้อกำหนดที่แตกต่างกันของ Class 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9 และ 12.9นอกจากนี้ยังมีการยึดที่ไม่ได้มาตรฐานที่หลากหลายเราสามารถปรับแต่งผลิตภัณฑ์ของเราโดยใช้ภาพวาดหรือตัวอย่างของลูกค้าได้เช่นกัน
ทำไมถึงเลือกพวกเรา:
1. บริษัทอยู่ในตำแหน่งผู้นำในอุตสาหกรรม และได้รับการรับรองระบบคุณภาพ SGS-ISO9001: 2008 และ CRCCรับประกันคุณภาพ
2. เรามีพนักงานขายมืออาชีพ 8 คนและวิศวกรมืออาชีพมากกว่า 60 คนสามารถให้คำแนะนำและใบเสนอราคาอย่างมืออาชีพและรวดเร็วสำหรับผลิตภัณฑ์ปรับแต่งรถไฟของคุณ
3. Ma'anshan เป็นเมืองท่าเราสามารถให้บริการจัดส่งที่รวดเร็วยิ่งขึ้น
4. ประสบการณ์การผลิตและการขาย 20 ปีจัดการกับปัญหาหลังการขายทุกประเภทให้คุณทันเวลา
