รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | แผ่นรางรถไฟสำหรับยึดรางเหล็ก | มาตรฐาน: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| ข้อมูลจำเพาะ (Kgs / M):: | 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 | รู: | 4, 6 หลุม |
| การใช้งาน: | สำหรับเชื่อมรางไฟ,รางหนัก | สิ่งของ: | รางรถไฟเหล็กกล้าคาร์บอน |
| ชื่อ: | แผ่นเหล็กชั้นดีในรางรถไฟแผ่นมาตรฐานสำหรับลิฟต์ลิฟต์ T Type Guide Rail | บรรจุภัณฑ์: | บนพาเลทหรือบรรจุสมุทร |
| แสงสูง: | จานปลารางรถไฟ 6 หลุม,จานปลารางรถไฟ 4 รู,แผ่นเหล็กรางรถไฟ |
||

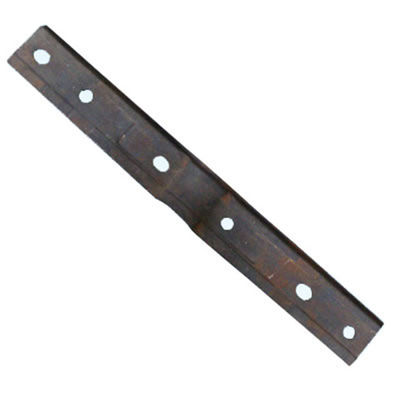

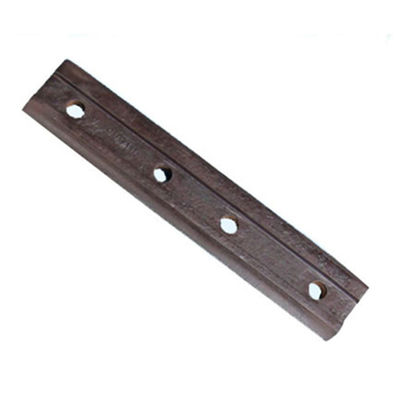

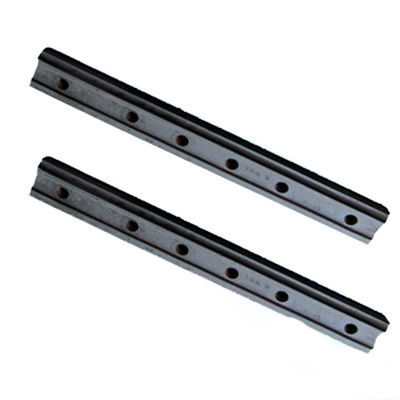

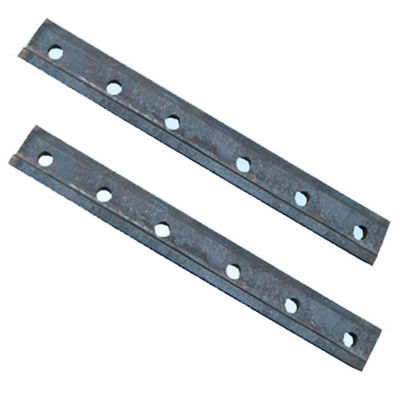

แผ่นเหล็กรางรถไฟสำหรับรางรถไฟแบบ T มี 4 รู 6 รู
บทนำ

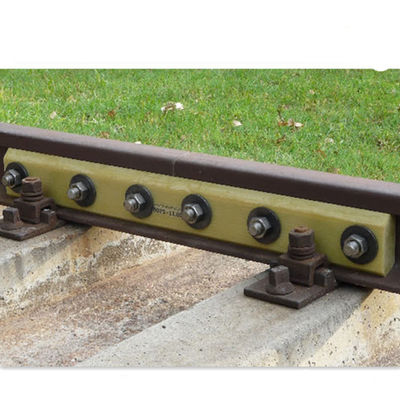

เฝือกหางปลา (เฝือกข้อต่อราง) เป็นที่รู้จักกันทั่วไปว่าเป็นเฝือกหรือที่เรียกว่าแผ่นหางปลาซึ่งมีบทบาทต่อที่ข้อต่อแทร็กแบ่งเป็นรางไฟ รางหนัก และรางยกFishplate เป็นตัวยึดต่อที่ใช้สำหรับเชื่อมต่อระหว่างรางกับราง
รูปแบบของจานปลาสามารถแบ่งออกเป็น 8 กก. 9 กก. 12 กก. 15 กก. 18 กก. 22 กก. 24 กก. 30 กก. 38 กก. 43 กก. 50 กก. 60 กก. 75 กก. ตามราง
แผ่นจานรางไฟมี 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KGฟิชเพลทรางไฟแบบหุ้มฉนวนเรียกอีกอย่างว่าเฝือกถนน
จานปลารางหนักมี 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 หรือที่เรียกว่ารางยกข้อต่อเอียง
คุณภาพลักษณะจานปลา:
(1) รางหลังการรีดจะต้องเป็นแนวตรงและไม่มีการดัดงอและบิดเป็นเกลียวอย่างมีนัยสำคัญสำหรับการดัดและบิดเฉพาะที่ของรางเบาและหนัก และจำนวนการแก้ไข มุมเอียงของหน้ารางต้องไม่เกินมาตรฐาน
(2) พื้นผิวของรางควรสะอาดและเรียบ และต้องไม่มีข้อบกพร่อง เช่น รอยแตก คราบ หรือรอยขีดข่วนปลายด้านต้องไม่มีรอยหดตัวและ interlayersขอบเขตของข้อบกพร่องและปริมาณเชิงเรขาคณิตที่อนุญาตสำหรับพื้นผิวโดยรวมของรางเบาและรางหนักต้องไม่เกินมาตรฐาน
วัสดุ Fishplate: เหล็กหลอม
ข้อมูลจำเพาะ: แผ่นปลาเหล่านี้สามารถใช้กับรางเบา รางหนัก และรางเครนยังสามารถผลิตตามแบบของลูกค้า
จานปลามาตรฐานอังกฤษ |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
BS75R |
BS47-1 | ยุโรป เกรด 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
จานปลามาตรฐาน GB/TB |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
จานปลามาตรฐาน JIS |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 จานปลามาตรฐาน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
เส้นทาง |
AREMA 2007 | เกรด AREMA/เกรดเหล็ก55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
จานปลามาตรฐานรางเครน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
ความยาวมาตรฐาน: รูเจาะหรือเจาะ 914.4 มม. สี่รูหรือหกรู |
||
แผ่นเหล็กรางรถไฟสำหรับรางรถไฟแบบ T มี 4 รู 6 รู
การใช้งานรางแต่ละแบบมีความแตกต่างกัน และต้องได้รับการออกแบบทางวิศวกรรมให้มีประสิทธิภาพและอายุการใช้งานสูงสุด ดังนั้นการเลือกรางที่ถูกต้องจึงมีความสำคัญอย่างยิ่งต่อการบรรลุเป้าหมายนี้
| พิมพ์ | ค | บี | อา | ดี | น้ำหนัก (กก./ม.) | มาตรฐาน |
| P18 | 40 | 80 | 90 | 10 | 18.06 น | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| คิว70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| Q80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| คิว100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| คิว120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| แบบอย่าง | ส (มม.) |
S1 (มม.) |
S2 (มม.) |
S3 (มม.) |
S4 (มม.) |
S5 (มม.) |
ขนาดราง |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38 / P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
นอกจากนี้ เป็นมูลค่าการกล่าวขวัญว่า fishplates วัตถุประสงค์พิเศษบางอย่างหรือใช้สำหรับชิ้นส่วนพิเศษ เช่น fishplates รูปทรงพิเศษ fishplates นิ้วเท้า fork-toe หรือ fishplates ที่ใช้ในอุโมงค์ เนื่องจากสภาวะความเครียดที่ซับซ้อนมากขึ้น การบำรุงรักษายากขึ้น และ มักได้รับผลกระทบจากอากาศที่กัดกร่อน ดังนั้นอัตราความล้มเหลวจึงมักจะสูงกว่าแผ่นปลาธรรมดา และความเสียหายต่อเส้นก็มากขึ้น ดังนั้นควรให้ความสนใจเพียงพอ
รับประกันตลอดชีพ
ตามกระบวนการของการสร้างรอยแตกและการขยายตัวของแผ่นปลา และจากสถิติคร่าวๆ ของเราเกี่ยวกับแผ่นที่รองปลาที่ล้มเหลว ความล้มเหลวในช่วงต้นที่เกิดจากวัสดุคิดเป็นสัดส่วนอย่างมาก โดยเฉพาะอย่างยิ่งความเปราะบางของวัสดุที่เพิ่มขึ้นที่เกิดจากเมล็ดหยาบหรือผลึกผสมที่รุนแรง .กรณี.นอกจากนี้ควรให้ความสำคัญกับการเสื่อมสภาพของพื้นผิวของวัสดุด้วยดังนั้นการผลิตแผ่นปลาจะต้องดำเนินการอย่างเคร่งครัดตามกระบวนการผลิตและระบบบำบัดความร้อนที่กำหนด และในขณะเดียวกันก็ต้องผ่านการตรวจสอบคุณภาพเพื่อลดความล้มเหลวในช่วงต้นที่เกิดจากวัสดุนอกจากนี้ จากมุมมองของสภาพการใช้งานที่ซับซ้อนของจานปลา การรับรองคุณภาพการผลิตเป็นหนึ่งในมาตรการด้านความปลอดภัยที่มีประสิทธิภาพมากที่สุด
ผลิตภัณฑ์ชิ้นส่วนรถไฟที่เราสามารถจัดหาได้:
1, Rail Spike Series: Rail Screw Spike, Rail Dog Spike, Rail Elastic Spike เป็นต้น
2, Track Bolt series: Track Bolt, Segment Bolt, Metro Bolt, อุโมงค์ Bolt, Hex Bolt, Square Bolt, Turnout Bolt, Fishtail Bolt, T bolt เป็นต้น
3, Rail Clip series: คลิปราง Nabla, คลิปรางยางยืด, รางยึดราง SKL, คลิปราง O, คลิปล็อคเกจ ฯลฯ
4, Steel Rails series: รางรถไฟ, รางเครน, รางขุด, รางเหนือศีรษะ ฯลฯ
5, ชุดล้อรางเหล็ก: ล้อรถไฟ, ล้อเครน, ล้อรถไฮเรล ฯลฯ
6 วัสดุและอุปกรณ์เสริมอื่น ๆ : Rail gauge Insulator, rail rubber Pad, rail Fish plate, Nut, rail Plastic Dowel, rail Tie plate, Spring Washer, Flat Washer, Cast Iron Insert, Anti Creeper, Rail Gauge Rod เป็นต้น
นอกจากนี้เรายังผลิตอุปกรณ์ยึดรางสำหรับรางเครนและรางลิฟต์ รวมถึงผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้องเราผลิตตามมาตรฐาน GB/TB (มาตรฐานแห่งชาติของจีนและมาตรฐานการรถไฟ) AREA, UIC, BS, DIN, ASTM และ AS
ผลิตภัณฑ์ของเราส่วนใหญ่ผ่านการตีขึ้นรูปร้อน
เกลียวของเดือยสกรูรางทำโดยการรีดร้อนด้วยเครื่องเกลียวพิเศษ
เราผลิตเกลียวเมตริก BS, BSW, เกลียว TR หรือเกลียวกลม
สลักเกลียวความแข็งแรงสูงของเรามีข้อกำหนดที่แตกต่างกันของ Class 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9 และ 12.9นอกจากนี้ยังมีการยึดที่ไม่ได้มาตรฐานที่หลากหลายเราสามารถปรับแต่งผลิตภัณฑ์ของเราโดยใช้ภาพวาดหรือตัวอย่างของลูกค้าได้เช่นกัน
