รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | แผ่นรางรถไฟสำหรับยึดรางเหล็ก | มาตรฐาน: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| ข้อมูลจำเพาะ (Kgs / M):: | 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 | รู: | 4, 6 หลุม |
| การใช้งาน: | สำหรับเชื่อมรางไฟ,รางหนัก | สิ่งของ: | รางรถไฟเหล็กกล้าคาร์บอน |
| ชื่อ: | Fishplate Limiter สำหรับรางรถไฟและแผ่นแคลมป์แทรคสำหรับรางรถไฟ 50 กก. / M จานรางรถไฟที่ใช้สำหรับเหล็ก | บรรจุภัณฑ์: | บนพาเลทหรือบรรจุสมุทร |
| แสงสูง: | ข้อต่อรางจานปลา QU120,ข้อต่อรางจานปลา QU100 |
||

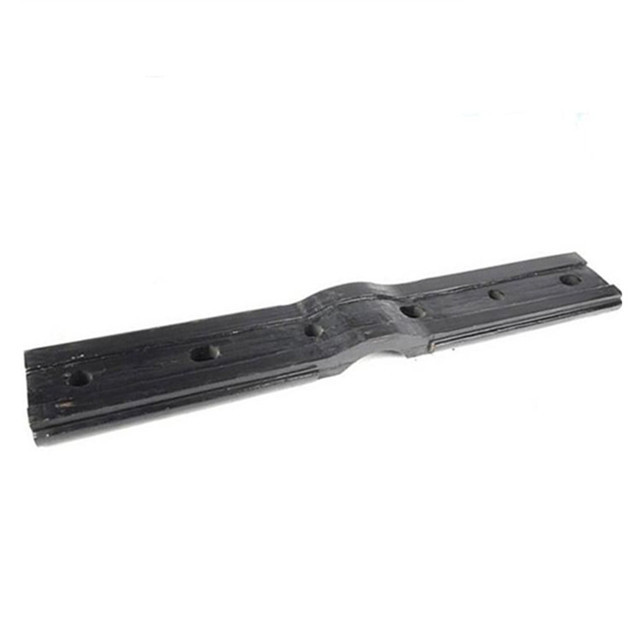

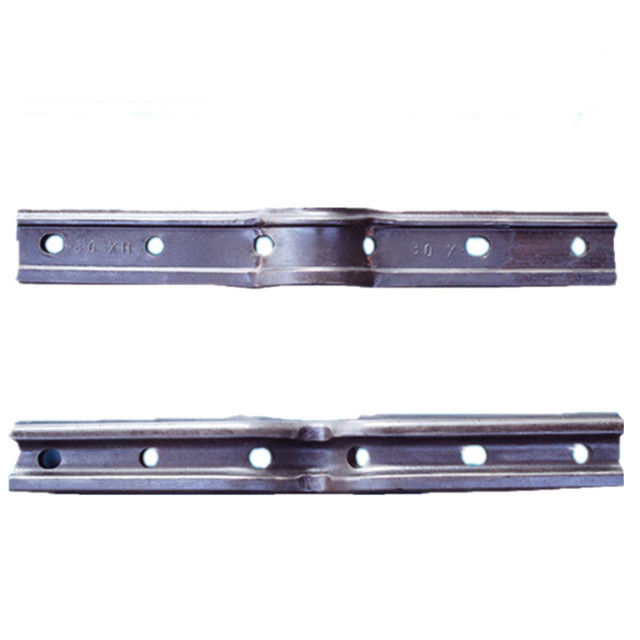

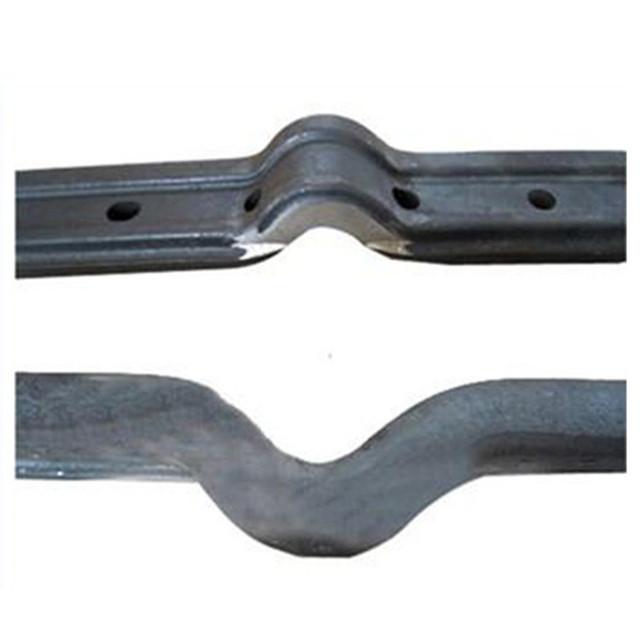

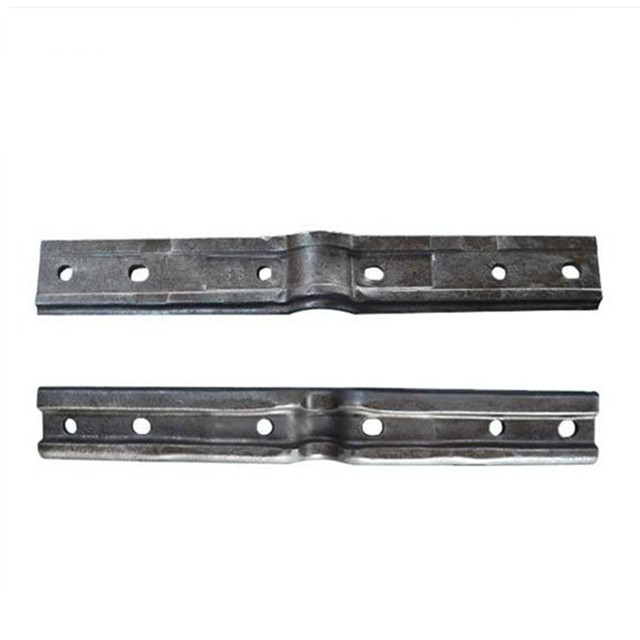

Fishplate Limiter สำหรับรางรถไฟและแผ่นยึดรางฟอร์จสำหรับรางรถไฟ 50 กก. / M จานรางรถไฟที่ใช้สำหรับเหล็กรางร่วม
บทนำ

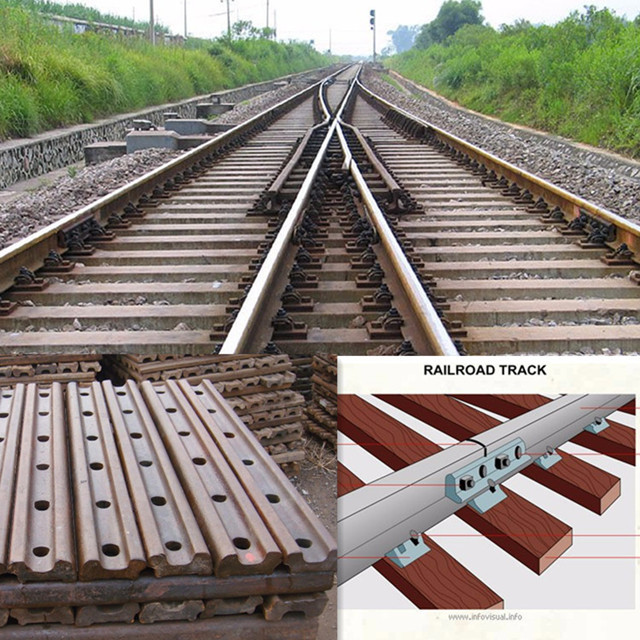

เฝือกหางปลา (เฝือกข้อต่อราง) เป็นที่รู้จักกันทั่วไปว่าเป็นเฝือกหรือที่เรียกว่าแผ่นหางปลาซึ่งมีบทบาทต่อที่ข้อต่อแทร็กแบ่งเป็นรางไฟ รางหนัก และรางยกFishplate เป็นตัวยึดต่อที่ใช้สำหรับเชื่อมต่อระหว่างรางกับราง
จานปลารางไฟเรียกอีกอย่างว่าเฝือกถนน และจานปลารางหนักเรียกอีกอย่างว่าเฝือกข้อต่อรางยกฟิชเพลทที่เป็นฉนวนทั้งหมดทำมาจากวัสดุที่เป็นฉนวนแผ่นปลาฉนวนเป็นวัสดุรางชนิดใหม่ที่ทำจากวัสดุคอมโพสิตที่มีความแข็งแรงสูงทนต่อการกัดกร่อน สนิม ทน UV ไม่นำไฟฟ้า และไม่เป็นแม่เหล็กเป็นวัสดุเทอร์โมเซตติงและไม่สามารถแปรรูปได้สองครั้ง จึงไม่กลัวการโจรกรรม
รูปแบบของจานปลาสามารถแบ่งออกเป็น 8 กก. 9 กก. 12 กก. 15 กก. 18 กก. 22 กก. 24 กก. 30 กก. 38 กก. 43 กก. 50 กก. 60 กก. 75 กก. ตามรางจานปลารางไฟฉนวนมี 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG.QU100.QU120 เรียกอีกอย่างว่าเฝือกข้อต่อเอียงรางยก
แผ่นเหล็กหล่อธรรมดามีสองประเภท: แผ่นปลาสี่รูและแผ่นปลาหกรู และมีแผ่นปลาฉนวน BS47 และ UIC ในต่างประเทศ เช่น BS80A, BS75R, UIC60, UIC54โดยเฉพาะมีสี่ประเภท
คุณภาพลักษณะจานปลา:
(1) รางหลังการรีดจะต้องเป็นแนวตรงและไม่มีการดัดงอและบิดเป็นเกลียวอย่างมีนัยสำคัญสำหรับการดัดและบิดเฉพาะที่ของรางเบาและหนัก และจำนวนการแก้ไข มุมเอียงของหน้ารางต้องไม่เกินมาตรฐาน
(2) พื้นผิวของรางควรสะอาดและเรียบ และต้องไม่มีข้อบกพร่อง เช่น รอยแตก คราบ หรือรอยขีดข่วนปลายด้านต้องไม่มีรอยหดตัวและ interlayersขอบเขตของข้อบกพร่องและปริมาณเชิงเรขาคณิตที่อนุญาตสำหรับพื้นผิวโดยรวมของรางเบาและรางหนักต้องไม่เกินมาตรฐาน
วัสดุ Fishplate: เหล็กหลอม
ข้อมูลจำเพาะ: แผ่นปลาเหล่านี้สามารถใช้กับรางเบา รางหนัก และรางเครนยังสามารถผลิตตามแบบของลูกค้า
จานปลามาตรฐานอังกฤษ |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
BS75R |
BS47-1 | ยุโรป เกรด 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
จานปลามาตรฐาน GB/TB |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
จานปลามาตรฐาน JIS |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 จานปลามาตรฐาน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
เส้นทาง |
AREMA 2007 | เกรด AREMA/เกรดเหล็ก55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
จานปลามาตรฐานรางเครน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
ความยาวมาตรฐาน: รูเจาะหรือเจาะ 914.4 มม. สี่รูหรือหกรู |
||
Fishplate Limiter สำหรับรางรถไฟและแผ่นยึดรางฟอร์จสำหรับรางรถไฟ 50 กก. / M จานรางรถไฟที่ใช้สำหรับเหล็กรางร่วม
การใช้งานรางแต่ละแบบมีความแตกต่างกัน และต้องได้รับการออกแบบทางวิศวกรรมให้มีประสิทธิภาพและอายุการใช้งานสูงสุด ดังนั้นการเลือกรางที่ถูกต้องจึงมีความสำคัญอย่างยิ่งต่อการบรรลุเป้าหมายนี้
| พิมพ์ | ค | บี | อา | ดี | น้ำหนัก (กก./ม.) | มาตรฐาน |
| P18 | 40 | 80 | 90 | 10 | 18.06 น | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| คิว70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| Q80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| คิว100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| คิว120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| แบบอย่าง | ส (มม.) |
S1 (มม.) |
S2 (มม.) |
S3 (มม.) |
S4 (มม.) |
S5 (มม.) |
ขนาดราง |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38 / P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
Fishplate Limiter สำหรับรางรถไฟและแผ่นยึดรางฟอร์จสำหรับรางรถไฟ 50 กก. / M จานรางรถไฟที่ใช้สำหรับเหล็กรางร่วม
รับประกันตลอดชีพ
ตามกระบวนการของการสร้างรอยแตกและการขยายตัวของแผ่นปลา และจากสถิติคร่าวๆ ของเราเกี่ยวกับแผ่นที่รองปลาที่ล้มเหลว ความล้มเหลวในช่วงต้นที่เกิดจากวัสดุคิดเป็นสัดส่วนอย่างมาก โดยเฉพาะอย่างยิ่งความเปราะบางของวัสดุที่เพิ่มขึ้นที่เกิดจากเมล็ดหยาบหรือผลึกผสมที่รุนแรง .กรณี.นอกจากนี้ควรให้ความสำคัญกับการเสื่อมสภาพของพื้นผิวของวัสดุด้วยดังนั้นการผลิตแผ่นปลาจะต้องดำเนินการอย่างเคร่งครัดตามกระบวนการผลิตและระบบบำบัดความร้อนที่กำหนด และในขณะเดียวกันก็ต้องผ่านการตรวจสอบคุณภาพเพื่อลดความล้มเหลวในช่วงต้นที่เกิดจากวัสดุนอกจากนี้ จากมุมมองของสภาพการใช้งานที่ซับซ้อนของจานปลา การรับรองคุณภาพการผลิตเป็นหนึ่งในมาตรการด้านความปลอดภัยที่มีประสิทธิภาพมากที่สุด
ระบบการควบคุมคุณภาพเป็นไปตามข้อกำหนดของระบบการจัดการคุณภาพ ISO90012015เรามีศูนย์ตรวจสอบ ห้องกายภาพและเคมี และหน่วยงานตรวจสอบบุคคลที่สาม เช่น SGS และ BV เพื่อตรวจสอบคุณภาพสินค้าส่งออกไปยังเอเชีย คาซัคสถาน ปากีสถาน อินเดีย ไทย เวียดนาม มาเลเซีย ฟิลิปปินส์ กัมพูชา อินโดนีเซีย มองโกเลีย บังคลาเทศ ซาอุดีอาระเบีย ยุโรป รัสเซีย สหราชอาณาจักร อิตาลี สเปน เยอรมนี ฝรั่งเศส เนเธอร์แลนด์ แอลเบเนีย เหนือ อเมริกา แคนาดา เม็กซิโก ปานามา คิวบา อเมริกาใต้ บราซิล เอกวาดอร์ ชิลี อาร์เจนตินา โบลิเวีย คอสตาริกา โอเชียเนีย ออสเตรเลีย นิวซีแลนด์ แอฟริกา อียิปต์ แอฟริกาใต้ คองโก ซิมบับเว เซเนกัล เซียร์ราลีโอน โมซัมบิก ฯลฯ
Fishplate Limiter สำหรับรางรถไฟและแผ่นยึดรางฟอร์จสำหรับรางรถไฟ 50 กก. / M จานรางรถไฟที่ใช้สำหรับเหล็กรางร่วม
ผลิตภัณฑ์ชิ้นส่วนรถไฟที่เราสามารถจัดหาได้:
1, Rail Spike Series: Rail Screw Spike, Rail Dog Spike, Rail Elastic Spike เป็นต้น
2, Track Bolt series: Track Bolt, Segment Bolt, Metro Bolt, อุโมงค์ Bolt, Hex Bolt, Square Bolt, Turnout Bolt, Fishtail Bolt, T bolt เป็นต้น
3, Rail Clip series: คลิปราง Nabla, คลิปรางยางยืด, รางยึดราง SKL, คลิปราง O, คลิปล็อคเกจ ฯลฯ
4, Steel Rails series: รางรถไฟ, รางเครน, รางขุด, รางเหนือศีรษะ ฯลฯ
5, ชุดล้อรางเหล็ก: ล้อรถไฟ, ล้อเครน, ล้อรถไฮเรล ฯลฯ
6 วัสดุและอุปกรณ์เสริมอื่น ๆ : Rail gauge Insulator, rail rubber Pad, rail Fish plate, Nut, rail Plastic Dowel, rail Tie plate, Spring Washer, Flat Washer, Cast Iron Insert, Anti Creeper, Rail Gauge Rod เป็นต้น
เรายังผลิตอุปกรณ์ยึดรางสำหรับรางเครนและรางลิฟต์ รวมถึงผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้องเราผลิตตามมาตรฐาน GB/TB (มาตรฐานแห่งชาติของจีนและมาตรฐานการรถไฟ) AREA, UIC, BS, DIN, ASTM และ AS
ผลิตภัณฑ์ของเราส่วนใหญ่ผ่านการตีขึ้นรูปร้อน
เกลียวของเดือยสกรูรางทำโดยการรีดร้อนด้วยเครื่องเกลียวพิเศษ
เราผลิตเกลียวเมตริก BS, BSW, เกลียว TR หรือเกลียวกลม
สลักเกลียวความแข็งแรงสูงของเรามีข้อกำหนดที่แตกต่างกันของ Class 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9 และ 12.9นอกจากนี้ยังมีการยึดที่ไม่ได้มาตรฐานที่หลากหลายเราสามารถปรับแต่งผลิตภัณฑ์ของเราโดยใช้ภาพวาดหรือตัวอย่างของลูกค้าได้เช่นกัน
