รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | แผ่นรางรถไฟสำหรับยึดรางเหล็ก | มาตรฐาน: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| ข้อมูลจำเพาะ (Kgs / M):: | 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 | รู: | 4, 6 หลุม |
| การใช้งาน: | สำหรับเชื่อมรางไฟ,รางหนัก | สิ่งของ: | รางรถไฟเหล็กกล้าคาร์บอน |

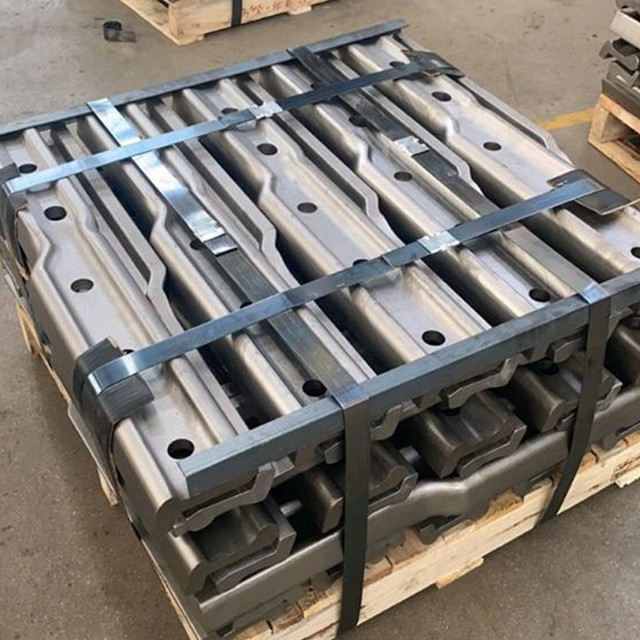

| ชื่อ: | จานปลารูปทรงพิเศษ DIN มาตรฐานอุตสาหกรรมสำหรับรางรถไฟจีนผู้จัดจำหน่ายรางรถไฟที่ใช้ในการก่อสร้างทางรถไ | บรรจุภัณฑ์: | บนพาเลทหรือบรรจุสมุทร |
| รูปร่าง: | รูปทรงพิเศษ | ||
| แสงสูง: | รางรถไฟจานปลา ODM,รางรถไฟจานปลา OEM,รางข้อต่อราง DIN |
||
มาตรฐานอุตสาหกรรม DIN Fishtail Plat สำหรับ Rail China Supplier รางรถไฟที่ใช้ในการก่อสร้างทางรถไฟ

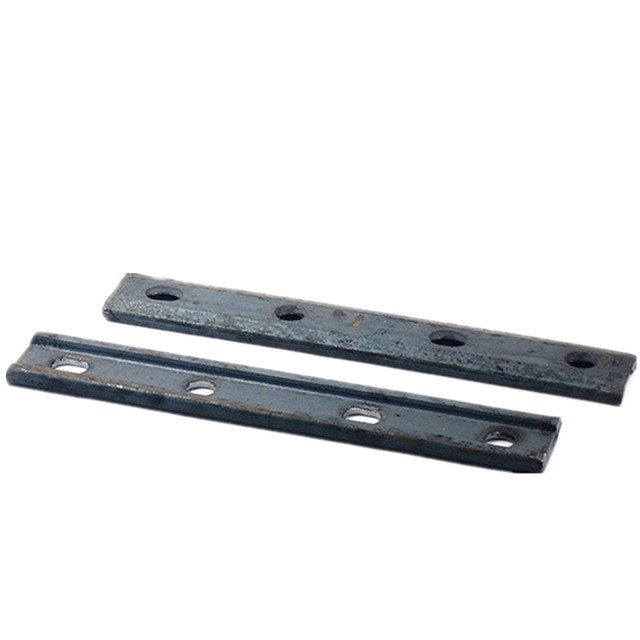

เฝือกหางปลา (เฝือกติดตามข้อต่อ)เป็นที่รู้จักกันทั่วไปว่าเป็นเฝือกหรือเรียกอีกอย่างว่าจานหางปลาซึ่งมีบทบาทต่อที่ข้อต่อแทร็กแบ่งเป็นรางไฟ รางหนัก และรางยกFishplate เป็นตัวยึดต่อที่ใช้สำหรับเชื่อมต่อระหว่างรางกับราง

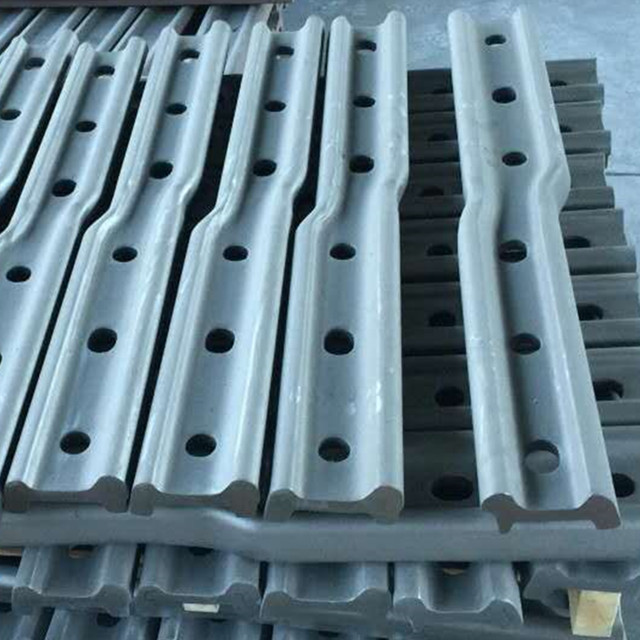

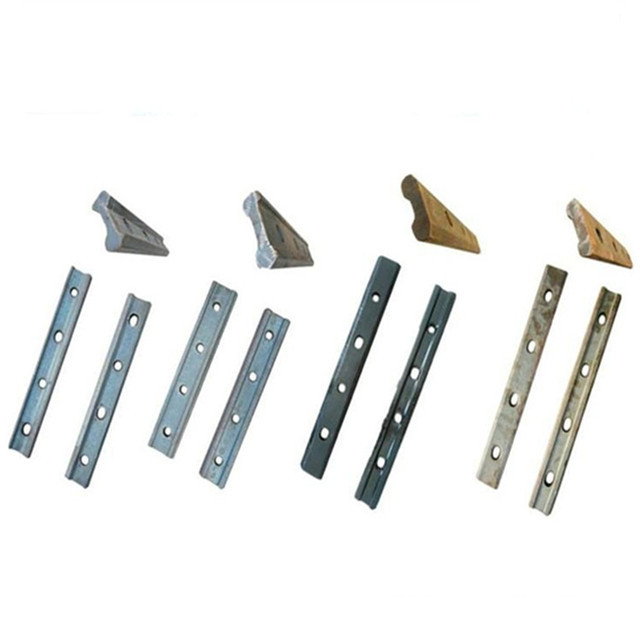

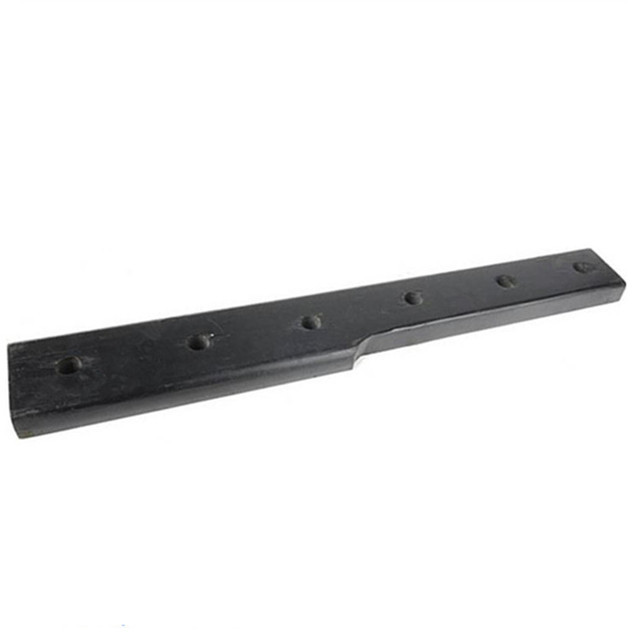

จานปลารูปทรงพิเศษ (ข้อต่อประนีประนอม) เรียกอีกอย่างว่าข้อต่อรูปทรงพิเศษขนาดหน้าตัดของทั้งสองส่วนต่างกัน และใช้สำหรับเชื่อมต่อแผ่นเชื่อมต่อของรางสองประเภทที่แตกต่างกัน
ฟิชเพลทส่วนแปรผันของรางรูปทรงพิเศษ (ต่อไปนี้จะเรียกว่าฟิชเพลททรงพิเศษ) และแผ่นรองรูปสะพานที่รองรับ ในปัจจุบันรางรถไฟรูปทรงพิเศษต่างๆ ในประเทศของฉันมีค่อนข้างมาก ซึ่งส่วนใหญ่จะปรากฏที่ ข้อต่อของรางรถไฟและรางรถไฟสายหลักและสถานีนอกจากนี้ยังเกิดขึ้นที่การเปลี่ยนแปลงประเภทรางบวกน้ำหนักคอมมอนเรล 50/60 กก. หรือน้ำหนักราง 43/50 กก.
แนะนำผลิตภัณฑ์จานปลารูปทรงพิเศษ:
ชื่อสินค้า: จานปลารูปทรงพิเศษ;
ข้อมูลจำเพาะ: 8kg-60kg;
ประเภท: เฝือกถนน, จานปลา;
จานปลารูปทรงพิเศษทำหน้าที่เชื่อมต่อที่ข้อต่อราง
ข้อมูลจำเพาะ: แผ่นปลาเหล่านี้สามารถใช้กับรางเบา รางหนัก และรางเครนยังสามารถผลิตตามแบบของลูกค้า
จานปลามาตรฐานอังกฤษ |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
BS75R |
BS47-1 | ยุโรป เกรด 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
จานปลามาตรฐาน GB/TB |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
จานปลามาตรฐาน JIS |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 จานปลามาตรฐาน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
เส้นทาง |
AREMA 2007 | เกรด AREMA/เกรดเหล็ก55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
จานปลามาตรฐานรางเครน |
||
พิมพ์ |
มาตรฐาน |
วัสดุ |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
ความยาวมาตรฐาน: รูเจาะหรือเจาะ 914.4 มม. สี่รูหรือหกรู |
||
Fishplate Limiter สำหรับรางรถไฟและแผ่นยึดรางฟอร์จสำหรับรางรถไฟ 50 กก. / M จานรางรถไฟที่ใช้สำหรับเหล็กรางร่วม
การใช้งานรางแต่ละแบบมีความแตกต่างกัน และต้องได้รับการออกแบบทางวิศวกรรมให้มีประสิทธิภาพและอายุการใช้งานสูงสุด ดังนั้นการเลือกรางที่ถูกต้องจึงมีความสำคัญอย่างยิ่งต่อการบรรลุเป้าหมายนี้
| พิมพ์ | ค | บี | อา | ดี | น้ำหนัก (กก./ม.) | มาตรฐาน |
| P18 | 40 | 80 | 90 | 10 | 18.06 น | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| คิว70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| Q80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| คิว100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| คิว120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| แบบอย่าง | ส (มม.) |
S1 (มม.) |
S2 (มม.) |
S3 (มม.) |
S4 (มม.) |
S5 (มม.) |
ขนาดราง |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/ P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38 / P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
จานปลารูปทรงพิเศษ DIN มาตรฐานอุตสาหกรรมสำหรับรางรถไฟจีนผู้จัดจำหน่ายรางรถไฟที่ใช้ในการก่อสร้างทางรถไฟ
คุณภาพของจานปลารูปทรงพิเศษ:
(1) รางหลังกลิ้งควรตรง และไม่ควรมีการดัดและบิดอย่างมีนัยสำคัญการดัดงอและการบิดเบี้ยวของรางเบาและรางหนักและการเสียรูปของราง การเอียงของหน้าราง ฯลฯ จะต้องไม่เกินข้อกำหนดมาตรฐาน
(2) พื้นผิวของรางควรสะอาดและเรียบ และไม่มีข้อบกพร่อง เช่น รอยแตก ตกสะเก็ด รอยขีดข่วน ฯลฯพื้นผิวด้านท้ายไม่ควรมีรูหดตัวและ interlayersข้อบกพร่องที่อนุญาตได้บนพื้นผิวโดยรวมของรางเบาและรางหนัก และขอบเขตของปริมาณเชิงเรขาคณิตจะต้องไม่เกินมาตรฐานที่ระบุไว้ในมาตรฐาน
ผลิตภัณฑ์ชิ้นส่วนรถไฟที่เราสามารถจัดหาได้:
1, Rail Spike Series: Rail Screw Spike, Rail Dog Spike, Rail Elastic Spike เป็นต้น
2, Track Bolt series: Track Bolt, Segment Bolt, Metro Bolt, อุโมงค์ Bolt, Hex Bolt, Square Bolt, Turnout Bolt, Fishtail Bolt, T bolt เป็นต้น
3, Rail Clip series: คลิปราง Nabla, คลิปรางยางยืด, รางยึดราง SKL, คลิปราง O, คลิปล็อคเกจ ฯลฯ
4, Steel Rails series: รางรถไฟ, รางเครน, รางขุด, รางเหนือศีรษะ ฯลฯ
5, ชุดล้อรางเหล็ก: ล้อรถไฟ, ล้อเครน, ล้อรถไฮเรล ฯลฯ
6 วัสดุและอุปกรณ์เสริมอื่น ๆ : Rail gauge Insulator, rail rubber Pad, rail Fish plate, Nut, rail Plastic Dowel, rail Tie plate, Spring Washer, Flat Washer, Cast Iron Insert, Anti Creeper, Rail Gauge Rod เป็นต้น
เรายังผลิตอุปกรณ์ยึดรางสำหรับรางเครนและรางลิฟต์ รวมถึงผลิตภัณฑ์อื่นๆ ที่เกี่ยวข้องเราผลิตตามมาตรฐาน GB/TB (มาตรฐานแห่งชาติของจีนและมาตรฐานการรถไฟ) AREA, UIC, BS, DIN, ASTM และ AS
ผลิตภัณฑ์ของเราส่วนใหญ่ผ่านการตีขึ้นรูปร้อน
เกลียวของเดือยสกรูรางทำโดยการรีดร้อนด้วยเครื่องเกลียวพิเศษ
เราผลิตเกลียวเมตริก BS, BSW, เกลียว TR หรือเกลียวกลม
สลักเกลียวความแข็งแรงสูงของเรามีข้อกำหนดที่แตกต่างกันของ Class 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9 และ 12.9นอกจากนี้ยังมีการยึดที่ไม่ได้มาตรฐานที่หลากหลายเราสามารถปรับแต่งผลิตภัณฑ์ของเราโดยใช้ภาพวาดหรือตัวอย่างของลูกค้าได้เช่นกัน
ทำไมถึงเลือกพวกเรา:
1. บริษัทอยู่ในตำแหน่งผู้นำในอุตสาหกรรม และได้รับการรับรองระบบคุณภาพ SGS-ISO9001: 2008 และ CRCCรับประกันคุณภาพ
2. เรามีพนักงานขายมืออาชีพ 8 คนและวิศวกรมืออาชีพมากกว่า 60 คนสามารถให้คำแนะนำและใบเสนอราคาอย่างมืออาชีพและรวดเร็วสำหรับผลิตภัณฑ์ปรับแต่งรถไฟของคุณ
3. Ma'anshan เป็นเมืองท่าเราสามารถให้บริการจัดส่งที่รวดเร็วยิ่งขึ้น
4. ประสบการณ์การผลิตและการขาย 20 ปีจัดการกับปัญหาหลังการขายทุกประเภทให้คุณทันเวลา
Kingrail จัดหาผลิตภัณฑ์รถไฟต่างๆ:
อะไหล่รถราง: ล้อ, เพลา, แบริ่ง, เพลา, อะไหล่โบกี้, ผลิตภัณฑ์หล่อและหล่อ
วัสดุรางรถไฟ: ฟิสเพลท รางเหล็กและอุปกรณ์เสริม แผ่นเนคไท คลิป สลักเกลียวและน็อต ฯลฯ
ยินดีต้อนรับทั้งคำสั่งซื้อขนาดเล็กและขนาดใหญ่!
