หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard

ได้รับการรับรอง
ประเทศจีน Maanshan Kingrail Technology Co.,Ltd. รับรอง
สนทนาออนไลน์ตอนนี้ฉัน

หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard

หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard
Forged Stainless Steel Plate Flange EN1092 DN150 PN16 ANSI Standard
หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard

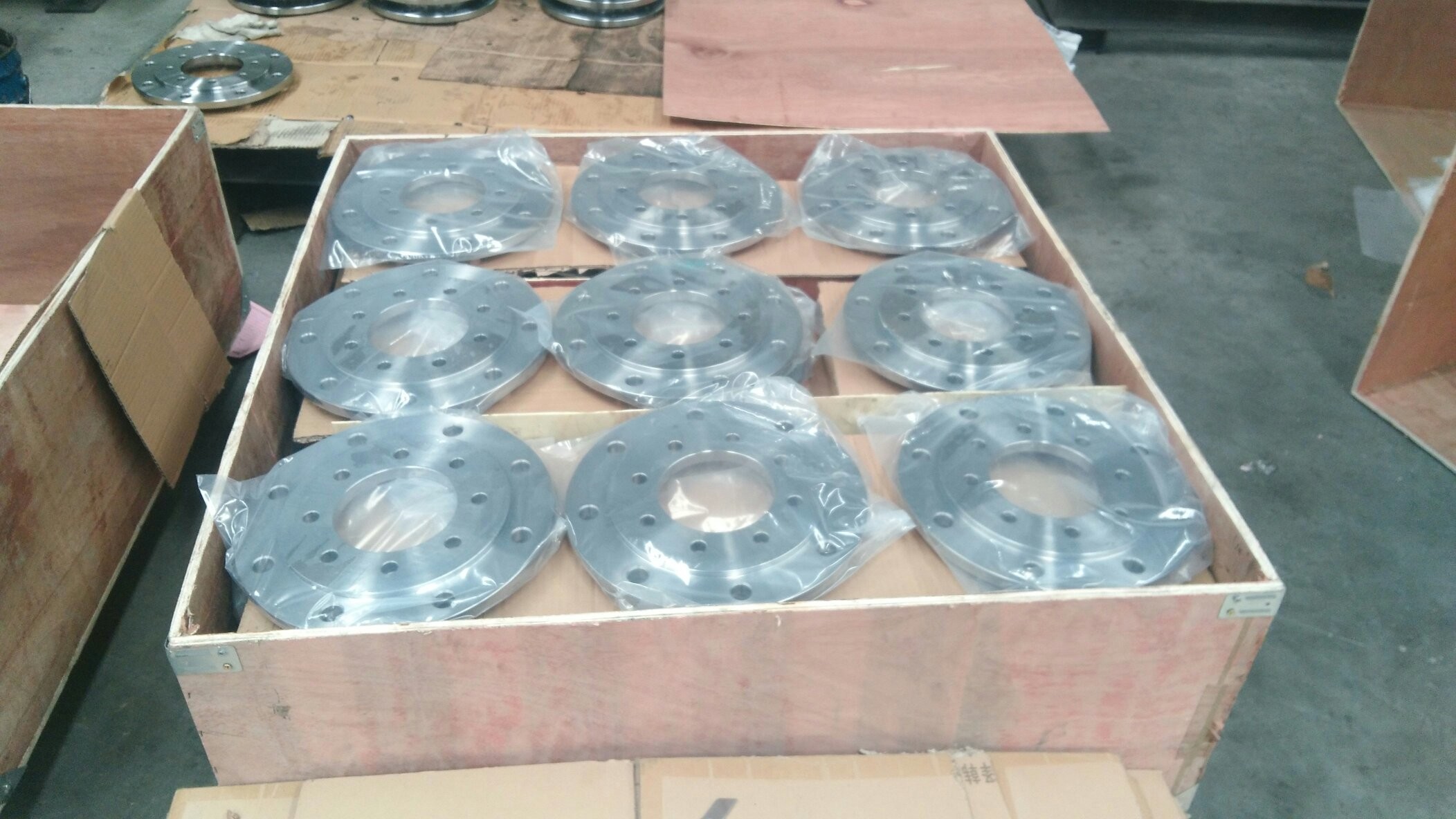

ภาพใหญ่ :  หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Kingrail
ได้รับการรับรอง: ISO
หมายเลขรุ่น: SS304
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: ต่อรองได้
ราคา: Negotiable
รายละเอียดการบรรจุ: แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า
เวลาการส่งมอบ: 1-30 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 1000000 ตัน

หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard

ลักษณะ
วัสดุ: Stainless Steel 304/304L/316/316L,etc. สแตนเลส 304/304L/316/316L ฯลฯ Carbon steel ขนาด:: DN15-DN600 เป็นต้น
ความดัน:: พน6/10/16/25/40/63 เป็นต้น การรักษาพื้นผิว:: น้ำมันกันสนิม จุ่มร้อน กัลวาไนซ์
กระบวนการ:: การตีขึ้นรูป + การตัดเฉือน + การอบชุบด้วยความร้อน มาตรฐาน:: ANSI, bs, DIN, GB, ISO, JIS, Jpi, ASME
แสงสูง:

EN1092 หน้าแปลนเหล็กสแตนเลส

,

DN150 หน้าแปลนเหล็กสแตนเลส

,

PN16 หน้าแปลนจานสแตนเลส

แนะนำหน้าแปลนแผ่นเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard



หน้าแปลนหรือที่เรียกว่าหน้าแปลนหรือหน้าแปลนหน้าแปลนเป็นส่วนเชื่อมต่อระหว่างเพลาและใช้สำหรับเชื่อมต่อระหว่างปลายท่อพวกเขายังใช้เป็นครีบบนทางเข้าและทางออกของอุปกรณ์สำหรับการเชื่อมต่อระหว่างสองอุปกรณ์ เช่นครีบลดการเชื่อมต่อหน้าแปลนหรือข้อต่อหน้าแปลนหมายถึงการเชื่อมต่อที่ถอดออกได้ซึ่งมีการเชื่อมต่อหน้าแปลน ปะเก็น และสลักเกลียวเข้าด้วยกันเป็นชุดของโครงสร้างการปิดผนึกแบบรวมหน้าแปลนท่อหมายถึงหน้าแปลนที่ใช้สำหรับวางท่อในการติดตั้งท่อ และใช้กับอุปกรณ์หมายถึงหน้าแปลนทางเข้าและทางออกของอุปกรณ์มีรูบนหน้าแปลน และสลักเกลียวทำให้หน้าแปลนทั้งสองเชื่อมต่อกันอย่างแน่นหนาครีบถูกปิดผนึกด้วยปะเก็นหน้าแปลนแบ่งออกเป็นหน้าแปลนการเชื่อมต่อเกลียว (การเชื่อมต่อเกลียว) หน้าแปลนเชื่อม และหน้าแปลนคลิปหน้าแปลนใช้เป็นคู่ หน้าแปลนลวดสามารถใช้กับท่อแรงดันต่ำ และหน้าแปลนเชื่อมสามารถใช้กับแรงดันที่สูงกว่าสี่กิโลกรัมเพิ่มปะเก็นระหว่างครีบทั้งสองแล้วขันให้แน่นด้วยสลักเกลียวหน้าแปลนแรงดันต่างกันมีความหนาต่างกัน และใช้สลักเกลียวต่างกันเมื่อปั๊มและวาล์วเชื่อมต่อกับท่อส่ง ชิ้นส่วนของอุปกรณ์เหล่านี้จะถูกสร้างเป็นรูปร่างของหน้าแปลนที่สอดคล้องกัน หรือที่เรียกว่าการเชื่อมต่อของหน้าแปลนชิ้นส่วนเชื่อมต่อใดๆ ที่ยึดที่ขอบของระนาบสองระนาบและปิดพร้อมกันมักจะเรียกว่า "หน้าแปลน" เช่น การเชื่อมต่อของท่อระบายอากาศ ชิ้นส่วนดังกล่าวสามารถเรียกว่า "ชิ้นส่วนหน้าแปลน"แต่การเชื่อมต่อนี้เป็นเพียงส่วนหนึ่งของอุปกรณ์ เช่น การเชื่อมต่อระหว่างหน้าแปลนกับปั๊มน้ำ จึงไม่ง่ายที่จะเรียกเครื่องสูบน้ำว่า "ชิ้นส่วนหน้าแปลน"ชิ้นที่เล็กกว่าเช่นวาล์วสามารถเรียกได้ว่า "ชิ้นส่วนหน้าแปลน"



การจำแนกประเภท
1. ตามมาตรฐานอุตสาหกรรมเคมี (HG): หน้าแปลนอินทิกรัล (IF) หน้าแปลนเกลียว (Th) หน้าแปลนเชื่อมแบบแบน (PL) หน้าแปลนเชื่อมคอก้น (WN) หน้าแปลนเชื่อมคอแบน (SO) ซ็อกเก็ต หน้าแปลนเชื่อม (SW), หน้าแปลนวงแหวนสำหรับการเชื่อมแบบหลวม (PJ/SE), หน้าแปลนวงแหวนสำหรับการเชื่อมแบบเรียบ (PJ/RJ), ฝาปิดหน้าแปลนแบบซับใน (BL(S)), ฝาครอบหน้าแปลน (BL) [2]
2. ตามมาตรฐานอุตสาหกรรมปิโตรเคมี (SH): หน้าแปลนเกลียว (PT), หน้าแปลนเชื่อมก้น (WN), หน้าแปลนเชื่อมแบบแบน (SO), หน้าแปลนเชื่อมซ็อกเก็ต (SW), หน้าแปลนหลวม (LJ), ฝาครอบหน้าแปลน (ไม่แสดง) ).
3. ตามมาตรฐานอุตสาหกรรมเครื่องกล (JB): หน้าแปลนหนึ่ง, หน้าแปลนเชื่อมชน, หน้าแปลนเชื่อมแบบแบน, หน้าแปลนวงแหวนเชื่อมแบบหลวม, หน้าแปลนวงแหวนเชื่อมแบบแบนหลวม, หน้าแปลนวงแหวนหลวมหน้าแปลนหลวม, ฝาครอบหน้าแปลน
4. ตามมาตรฐานแห่งชาติ (GB): หน้าแปลนหนึ่ง, หน้าแปลนเกลียว, หน้าแปลนเชื่อมก้น, หน้าแปลนเชื่อมแบนพร้อมคอ, หน้าแปลนเชื่อมซ็อกเก็ตพร้อมคอ, แหวนเชื่อมก้นพร้อมหน้าแปลนหลวมคอ, หน้าแปลนจานแบน หน้าแปลนเชื่อม, แหวนเชื่อมก้น หน้าแปลนหลวม, หน้าแปลนแหวนเชื่อมแบน, หน้าแปลนหลวม, ฝาครอบหน้าแปลน
วัสดุ
WCB (เหล็กกล้าคาร์บอน), LCB (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ), LC3 (เหล็กกล้านิกเกิล 3.5%), WC5 (โครเมียม 1.25% เหล็กกล้าโมลิบดีนัม 0.5%), WC9 (โครเมียม 2.25%), C5 (โครเมียม 5% โมลิบดีนัม 0.5%) C12 (โครเมียม 9% โมลิบดีนัม 1%), CA6NM (เหล็กโครเมียม 12%), CA15 (4) (โครเมียม 12%), CF8M (สแตนเลส 316), CF8C (เหล็กสแตนเลส 347), CF8 (สแตนเลส 304) , CF3 (304L) สเตนเลสสตีล), CF3M (316L Stainless Steel), CN7M (Alloy Steel), M35-1 (Monel), N7M (Hastel Alloy B), CW6M (Hasta Nickel Alloy C), CY40 (Inconel) รอสักครู่


วิธีการเชื่อมต่อ


การเชื่อมต่อหน้าแปลนคือการแก้ไขท่อสองท่อ ข้อต่อท่อ หรืออุปกรณ์บนแผ่นหน้าแปลนก่อน จากนั้นเพิ่มแผ่นหน้าแปลนระหว่างแผ่นหน้าแปลนทั้งสอง และยึดเข้าด้วยกันด้วยสลักเกลียวเพื่อให้การเชื่อมต่อสมบูรณ์อุปกรณ์ท่อและอุปกรณ์บางอย่างมีหน้าแปลนของตัวเองอยู่แล้ว ซึ่งก็คือข้อต่อแบบหน้าแปลนด้วยการเชื่อมต่อแบบแปลนเป็นวิธีการเชื่อมต่อที่สำคัญในการก่อสร้างไปป์ไลน์ข้อต่อหน้าแปลนใช้งานง่ายและทนต่อแรงกดได้มากกว่าในท่ออุตสาหกรรม ภายในบ้าน เส้นผ่านศูนย์กลางของท่อมีขนาดเล็ก และมีแรงดันต่ำ และมองไม่เห็นการเชื่อมต่อของหน้าแปลนหากคุณอยู่ในห้องหม้อไอน้ำหรือสถานที่ผลิต จะมีท่อและอุปกรณ์ที่มีหน้าแปลนอยู่ทุกแห่ง[1]
ตามวิธีการเชื่อมต่อ ประเภทของการเชื่อมต่อหน้าแปลนสามารถแบ่งออกเป็น: หน้าแปลนเชื่อมแบบจานแบน, หน้าแปลนเชื่อมแบบแบนพร้อมคอ, หน้าแปลนเชื่อมแบบก้นพร้อมคอ, หน้าแปลนเชื่อมซ็อกเก็ต, หน้าแปลนเกลียว, ฝาครอบหน้าแปลน, แหวนเชื่อมก้นพร้อมคอ หน้าแปลนหลวม, หน้าแปลนหลวมแหวนเชื่อม, หน้าแปลนร่องแหวนและฝาครอบหน้าแปลน, หน้าแปลนแบนเส้นผ่านศูนย์กลางขนาดใหญ่, หน้าแปลนคอสูงเส้นผ่านศูนย์กลางขนาดใหญ่, แผ่นตาบอดแปดตัวอักษร, หน้าแปลนแหวนเชื่อมหลวม ฯลฯ


ใช้
เนื่องจากหน้าแปลนมีประสิทธิภาพการทำงานที่ครอบคลุม จึงมีการใช้กันอย่างแพร่หลายในด้านเคมี การก่อสร้าง การประปา การระบายน้ำ ปิโตรเลียม อุตสาหกรรมเบาและหนัก เครื่องทำความเย็น สุขาภิบาล ประปา ระบบป้องกันอัคคีภัย พลังงานไฟฟ้า การบินและอวกาศ การต่อเรือ และโครงการพื้นฐานอื่นๆ
หมวดหมู่ที่เกี่ยวข้อง
(1) ลดหน้าแปลน
ชื่อสินค้า: หน้าแปลนลด
พารามิเตอร์ทางเทคนิค: ตามมาตรฐานแห่งชาติ
มาตรฐานคุณภาพ: ผลิตอย่างเคร่งครัดตามมาตรฐานที่เกี่ยวข้องที่กำหนดโดยรัฐ
ข้อมูลจำเพาะของผลิตภัณฑ์: DN15-DN2000
บรรจุภัณฑ์สินค้า: กล่องไม้หรืออื่นๆ
สีของผลิตภัณฑ์: สีเมทัลลิค
คุณลักษณะของผลิตภัณฑ์: ทนต่อการกัดกร่อน กรดและด่าง อายุการใช้งานยาวนาน ฯลฯ การคำนวณราคาที่เหมาะสม พื้นผิวเรียบ ทนต่อกรดและด่าง ทนต่ออุณหภูมิสูง ลักษณะสวยงาม เนื้อสัมผัสที่แข็งแรง
กระบวนการผลิต: การตีขึ้นรูปโดยรวมแบบมืออาชีพ, การผลิตการตีขึ้นรูป, การตัดแผ่นขนาดกลาง, การรีดแผ่นขนาดกลาง ฯลฯ
วิธีการประมวลผล: กลึง CNC ความแม่นยำสูง กลึงธรรมดา เชื่อมอาร์กอาร์กอน ฯลฯ
แรงดันที่กำหนด sch5s, sch10s, sch20s, sch30s, sch40s เป็นต้น
มาตรฐานการผลิต: มาตรฐานแห่งชาติ มาตรฐานอเมริกัน มาตรฐานรัสเซีย มาตรฐานญี่ปุ่น ฯลฯ
วัสดุ: 201, 304.316.316L.0Cr18Ni9.321.202 เป็นต้น
การประยุกต์ใช้: ใช้กันอย่างแพร่หลายในการอนุรักษ์น้ำ, พลังงานไฟฟ้า, สถานีพลังงาน, อุปกรณ์ท่อ, อุตสาหกรรม, ภาชนะรับความดัน ฯลฯ
วิธีการเชื่อมต่อ: น็อตหน้าแปลน, การเชื่อมต่อโบลท์
(2) หน้าแปลนสแตนเลส
ชื่อสินค้า: หน้าแปลนสแตนเลส
ข้อมูลจำเพาะ: 1/2″ ~ 240″ (10-6000)
ระดับความดัน: 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
วัสดุ: 304, 304L, 321, 316, 316L, 310S และวัสดุอื่นๆ
มาตรฐานกระทรวงอุตสาหกรรมเคมี: HG5010-52~HG5028-58, HGJ44-91~HGJ65-91, HG20592-2009 (PN series), HG20615-2009 (Calss series)
การใช้งาน: หม้อไอน้ำและภาชนะรับความดัน, ปิโตรเลียม, เคมี, การต่อเรือ, ยา, โลหะ, เครื่องจักร, อาหารและอุตสาหกรรมอื่นๆ
(3) หน้าแปลนภาชนะรับความดัน
ชื่อสินค้า: หน้าแปลนภาชนะรับความดัน
ข้อมูลจำเพาะ: DN300~3000
หมายเหตุผลิตภัณฑ์: อุตสาหกรรมการประยุกต์ใช้หน้าแปลนภาชนะรับความดัน: HVAC, พลังงาน, น้ำประปาในอาคาร, อุปกรณ์ภาชนะรับความดัน, อุปกรณ์ท่อแรงดัน
หมวดหมู่สินค้า: ซีรี่ส์หน้าแปลน
อุตสาหกรรมการใช้งาน: HVAC, ไฟฟ้า, น้ำประปาในอาคาร, อุปกรณ์เสริมถังแรงดัน, อุปกรณ์เสริมท่อแรงดัน
แอพลิเคชันพารามิเตอร์ทางเทคนิค
ซีล แรงดันที่กำหนด PN, MPa (บาร์) 0.6 1.0 1.6 2.5 4.0 6.4
พื้นผิวเว้าและนูน (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
พื้นผิวลิ้นและร่อง (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
ระนาบเต็ม (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) หน้าแปลนเชื่อมแบน
หน้าแปลนเชื่อมแบบแบนประกอบด้วยหน้าแปลนเชื่อมแบบจานแบนและหน้าแปลนเชื่อมแบบคอแบน
หน้าแปลนเชื่อมแบบแผ่นเรียบ (PL)

หน้าแปลนเชื่อมแบบเรียบเหมาะสำหรับการต่อท่อเหล็กที่มีแรงดันเล็กน้อยไม่เกิน 2.5MPaพื้นผิวการซีลของหน้าแปลนเชื่อมแบบเรียบสามารถแบ่งออกเป็นสามประเภท: เรียบ เว้านูนและลิ้นและร่องการใช้หน้าแปลนเชื่อมแบบเรียบแบนที่ใหญ่ที่สุดส่วนใหญ่จะใช้เมื่อสภาวะปานกลางค่อนข้างไม่รุนแรง เช่น อากาศอัดแรงดันต่ำที่ไม่ทำให้บริสุทธิ์และน้ำหมุนเวียนแรงดันต่ำ

หน้าแปลนคอแบน (SO)
ความสูงของคอของหน้าแปลนเชื่อมแบบแบนพร้อมคอนั้นต่ำกว่า ซึ่งช่วยเพิ่มความแข็งแกร่งและความสามารถในการรับน้ำหนักของหน้าแปลนเมื่อเทียบกับหน้าแปลนเชื่อมแบบก้น ภาระงานเชื่อมมีขนาดใหญ่ การใช้แท่งเชื่อมสูงและไม่สามารถทนต่ออุณหภูมิสูงและความดันสูง การดัดงอซ้ำๆ และความผันผวนของอุณหภูมิ แต่สะดวกกว่าในการติดตั้งบนไซต์ และกระบวนการของ การตบและถูรอยเชื่อมสามารถละเว้นซึ่งเป็นที่นิยมมากขึ้น
(5) การเชื่อมแบบก้นกับคอ (WN)
Butt Weld Flanges: การเชื่อมหน้าแปลนคอมักเรียกว่าครีบ "high pivot"จุดประสงค์คือเพื่อถ่ายเทแรงดันไปยังท่อ ซึ่งจะช่วยลดความเข้มข้นของความเค้นสูงในฐานหน้าแปลนรอยเชื่อมหน้าแปลนคอเป็นรอยเชื่อมชนที่ออกแบบได้ดีที่สุดซึ่งมีครีบเนื่องจากค่าโครงสร้างโดยธรรมชาติอย่างไรก็ตาม ราคาค่อนข้างสูง เนื่องจากกระบวนการผลิตของผลิตภัณฑ์มีความซับซ้อน
เกลียว (เกลียว) หน้าแปลน: หน้าแปลนเกลียวเชื่อมต่อกับเกลียวแต่ศูนย์กลางของผลิตภัณฑ์มีขนาดเกลียวที่สอดคล้องกับท่อข้อได้เปรียบหลักคือสามารถประกอบได้โดยไม่ต้องบัดกรี
ครีบเลื่อน: ครีบเลื่อนมีเดือยล่างเนื่องจากท่อเข้าสู่หน้าแปลนเดียวก่อนทำการเชื่อมมีการเชื่อมภายในและภายนอกเพื่อให้มีความแข็งแรงเพียงพอเพื่อป้องกันการรั่วซึม
หน้าแปลนตัก: แท้จริงแล้ว หน้าแปลนตักเป็นหน้าแปลนแบบเลื่อนที่เหมือนกันทุกประการ ยกเว้นว่าเป็นรัศมีระหว่างรูและระยะหน้าแปลนรัศมีจำเป็นต้องมีหน้าแปลนเพื่อรองรับปลายต้นขั้วตักโดยทั่วไป หน้าตักและส่วนปลายหน้าตักจะจับคู่กันที่ส่วนท้ายของระบบการประกอบ
หน้าแปลนเชื่อมซ็อกเก็ตเป็นหน้าแปลนสลิปที่คล้ายกัน ยกเว้นมีรูและขนาดรูเคาน์เตอร์การจับคู่รูเคาน์เตอร์กับท่อช่วยให้สอดท่อเข้าไปในหน้าแปลนได้คล้ายกับหน้าแปลนแบบเลื่อนเส้นผ่านศูนย์กลางของรูที่เล็กกว่านั้นเท่ากับ ID เพื่อให้ตรงกับท่อเดียวกันการกักขังเป็นรูในตัวที่ทำหน้าที่เป็นปลอกไหล่ที่ออกแบบมาสำหรับการวางท่อให้อยู่ที่ด้านล่างซึ่งจะช่วยขจัดข้อจำกัดในการไหลเมื่อใช้หน้าแปลนเชื่อมซ็อกเก็ต
(6) หน้าแปลนเชื่อมซ็อกเก็ต (SW)
หน้าแปลนเชื่อมซ็อกเก็ต

รูปแบบพื้นผิวการปิดผนึก: พื้นผิวยก (RF), พื้นผิวเว้า-นูน (MFM), พื้นผิวลิ้นและร่อง (TG), พื้นผิวเชื่อมต่อวงแหวน (RJ)
วัสดุ: เหล็กกล้าคาร์บอน: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
โลหะผสมเหล็ก: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo เป็นต้น
มาตรฐานการผลิต: ANSI B16.5, GB/T9117.1-2000—GB/T9117.4-200 เป็นต้น
(7) หน้าแปลนเกลียว (TH)
เส้นผ่านศูนย์กลางระบุหน้าแปลนเกลียว: DN8 ~ DN100 แรงดันใช้งาน: 1.0 ~ 2.5 (MPa) วัสดุหน้าแปลนเกลียว: สแตนเลส เหล็กกล้าคาร์บอน โลหะผสมเหล็ก
การใช้งานหน้าแปลนเกลียว: เหมาะสำหรับการล็อคเกลียวและการปิดผนึกของท่ออุตสาหกรรมและงานโยธา เช่น ระบบป้องกันอัคคีภัย แก๊ส น้ำร้อนและเย็น เครื่องปรับอากาศ ท่อแรงดันอากาศ ท่อน้ำมัน เครื่องมือ ท่อไฮโดรลิก ฯลฯ
ฝาครอบหน้าแปลน (BL)
ฝาครอบหน้าแปลนหรือที่เรียกว่าหน้าแปลนบอด เป็นหน้าแปลนที่ไม่มีรูตรงกลาง ซึ่งใช้สำหรับปิดผนึกปลั๊กท่อพื้นผิวการซีลมีหลายประเภท รวมถึงพื้นผิวเรียบ พื้นผิวนูน พื้นผิวเว้า-นูน พื้นผิวลิ้นและร่อง และพื้นผิวเชื่อมต่อวงแหวน
พื้นผิวซีล: พื้นผิวเรียบ (FF), พื้นผิวยก (RF), พื้นผิวเว้าและนูน (MFM), พื้นผิวลิ้นและร่อง (TG), พื้นผิวเชื่อมต่อวงแหวน (RJ)
วัสดุการผลิต:
เหล็กกล้าคาร์บอน: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 ;
สแตนเลส: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
โลหะผสมเหล็ก: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ
(8) หน้าแปลนหลวม
คอก้นแหวนเชื่อมหลวมหน้าแปลน
แขนหลวมหน้าแปลนก้นเชื่อมแหวนแขนหลวมคอหน้าแปลน, ก้นเชื่อมแหวนหลวมแขนหน้าแปลนจาน, แหวนเชื่อมแบนหลวมแขนหน้าแปลนจาน, แผ่นพลิกแขนหน้าแปลนแขนหลวม, นอกจากตอบสนองความต้องการของการล็อคหลังการติดตั้ง, มีรูในแกน รูเหล่านี้สามารถป้องกันไม่ให้สลักเกลียวคลายเมื่อถูกสั่นสะเทือนสลักเกลียวแบบหน้าแปลนบางตัวที่มีแท่งขัดเงาแบบไม่มีเกลียวควรเป็นแบบบาง เรียกว่าสลักเกลียวแบบก้านบางสลักเกลียวชนิดนี้เอื้อต่อการเชื่อมต่อของแรงแปรผันมีสลักเกลียวความแข็งแรงสูงพิเศษบนโครงสร้างเหล็ก หัวจะใหญ่ขึ้น และขนาดก็จะเปลี่ยนไปด้วย
หน้าแปลนแหวนเชื่อมแบบเรียบ (PJ/SE)
หน้าแปลนแขนหลวมของแหวนเชื่อมแบบแบนเป็นหน้าแปลนแบบเคลื่อนย้ายได้ ซึ่งโดยทั่วไปจะจับคู่กับอุปกรณ์จ่ายน้ำและการระบายน้ำท่อและอุปกรณ์เชื่อมต่อกับสลักเกลียวจุดประสงค์ของการใช้หน้าแปลนแขนเชื่อมแบบเรียบโดยทั่วไปเพื่อประหยัดวัสดุโครงสร้างของมันแบ่งออกเป็นสองส่วนปลายด้านหนึ่งของส่วนท่อเชื่อมต่อกับท่อ และปลายอีกด้านทำเป็นหน้าแปลน และส่วนหน้าแปลนมีปลอกหุ้มที่หน้าแปลนแผ่นหน้าแปลนทำจากวัสดุเกรดต่ำ และส่วนท่อที่ทำจากวัสดุเดียวกันกับท่อ ประหยัดวัสดุ
หน้าแปลนหลวมแหวนเชื่อมแบน:
1. ประหยัดต้นทุนเมื่อวัสดุท่อเป็นวัสดุพิเศษและมีราคาแพง ค่าใช้จ่ายในการเชื่อมหน้าแปลนของวัสดุชนิดเดียวกันจะสูง
2. ไม่สะดวกสำหรับการเชื่อมหรือการแปรรูปหรือต้องใช้ความแข็งแรงสูงเช่น ท่อพลาสติก ท่อเหล็กแก้ว เป็นต้น
3. ง่ายต่อการสร้างตัวอย่างเช่น การวางตำแหน่งรูน๊อตหน้าแปลนระหว่างการเชื่อมต่อนั้นไม่ใช่เรื่องง่าย หรือเพื่อป้องกันไม่ให้รูสลักหน้าแปลนของอุปกรณ์เปลี่ยนแปลงในอนาคต
ข้อเสียของหน้าแปลนหลวมแหวนเชื่อมแบน:
1. แรงดันต่ำ
2. ความแข็งแรงของวงแหวนเชื่อมต่ำ (โดยเฉพาะเมื่อความหนาต่ำกว่า 3 มม.)
มาตรฐานการผลิตหน้าแปลนแหวนเชื่อมแบบแบน:
มาตรฐานแห่งชาติ: GB/T9112-2000 (GB9113·1-2000~GB9123?4-2000)
อเมริกันสแตนดาร์ด: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, SO, BL, TH, LJ, SW)
มาตรฐานญี่ปุ่น: JIS 5K, 10K, 16K, 20K (PL, SO, BL, WN, TH, SW)
มาตรฐานเยอรมัน: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, SO, WN, BL, TH)
มาตรฐานกระทรวงอุตสาหกรรมเคมี: HG5010-52~HG5028-58, HGJ44-91~HGJ65-91
หน้าแปลนมาตรฐาน: HG20592-2009 (PN series) HG20615-2009 (Calss series)
มาตรฐานแผนกเครื่องกล: JB81-59~JB86-59, JB/T74-1994, JB/T79-94~JB/T86-94
มาตรฐานถังความดัน: NB/T47020-2012~NB/T47027-2012, JB1157-82~JB1160-82 B16.47A/B B16.39 B16.48
หน้าแปลนร่องแหวนและฝาครอบหน้าแปลน

กระดานตาบอด
แหวนเชื่อมก้นหลวมหน้าแปลน6
หน้าแปลนหมุน
หน้าแปลนสมอ
หน้าแปลนเชื่อม / หุ้ม
หมายเลขมาตรฐานหน้าแปลนเหล็กเชื่อมหน้าตัก: มาตรฐานนี้ใช้กับผลิตภัณฑ์ทางทะเลและผลิตภัณฑ์วิศวกรรมทางทะเลวัสดุหลักคือ: เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, เหล็กอุณหภูมิต่ำ, สแตนเลส

อุปกรณ์ทดสอบและตรวจสอบหลัก

เลขที่ อุปกรณ์ พิมพ์ จำนวน สถานะ บันทึก
1 เครื่องดับปลาย DZJ-I 1 ทำงาน การทดสอบ
2 เตาต้านทานไฟฟ้า SX2-8-12 2 ทำงาน การทดสอบ
3 กล้องจุลทรรศน์โลหะวิทยาคว่ำ 4XCE 1 ทำงาน การตรวจสอบ
4 เตาต้านทานกล่องอุณหภูมิสูง SX2-4-13 1 ทำงาน การทดสอบ
5 จอแสดงผลดิจิตอลอัตโนมัติ Rockwell hard-tester 200HRS-180 1 ทำงาน การตรวจสอบ
6 เครื่องทดสอบความแข็ง Brinell แบบอิเล็กทรอนิกส์ THB-3000 1 ทำงาน การตรวจสอบ
7 HR-150Bเครื่องทดสอบความแข็ง Rockwell HR-150B 1 ทำงาน การตรวจสอบ
8 Rapid วิเคราะห์หลายองค์ประกอบ JS-DN328 1 ทำงาน การตรวจสอบ
9 เตาอาร์คไฟฟ้า JSDL-8 1 ทำงาน การทดสอบ
10 Rapid วิเคราะห์หลายองค์ประกอบ (ซี แอนด์ เอส) JS-DN328 1 ทำงาน การตรวจสอบ
11 เครื่องวัดอุณหภูมิอินฟราเรด AR872 2 ทำงาน การตรวจสอบ
12 เครื่องวิเคราะห์องค์ประกอบทางเคมีแบบพกพา AR872 2 ทำงาน การตรวจสอบ
13 ตัวอย่างตัวอย่างทดสอบ KW30-6 1 ทำงาน การตรวจสอบ



หน้าแปลนเหล็กสแตนเลสปลอมแปลง EN1092 DN150 PN16 ANSI Standard 0
