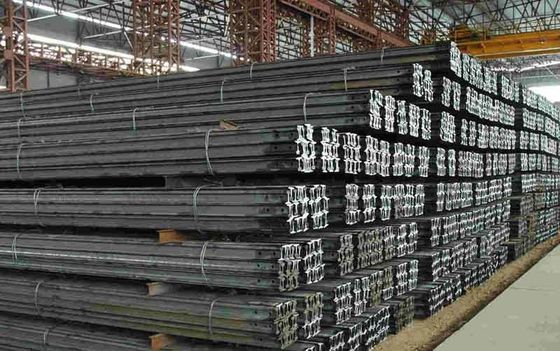

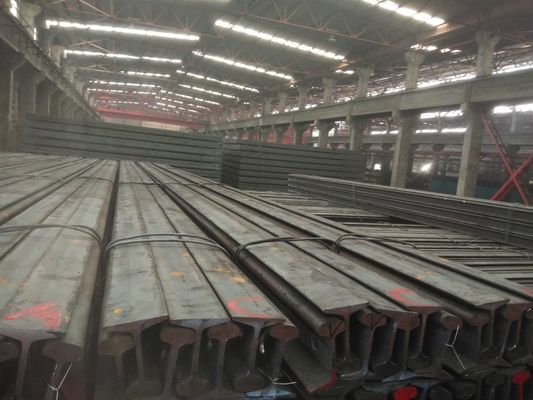

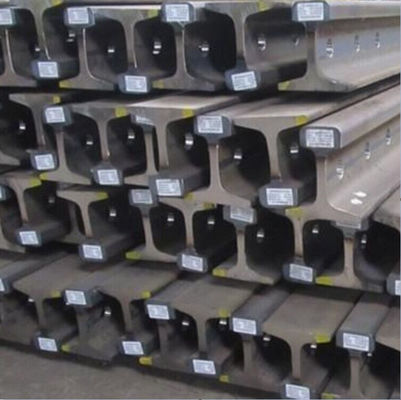

QU120 QU100 รางเหล็กเครน, รางรถไฟเหล็ก BT 5055-2014 มาตรฐาน ODM

การผลิตรางเครน QU120 QU100 qu80 รางเหล็ก B/T 5055-2014 มาตรฐาน
รางทำจากเหล็กที่ผ่านการเผาจากการถลุงแบบเปิด
ควรใช้กระบวนการผลิตที่ไม่ทำให้เกิดจุดขาวในราง
คุณสมบัติทางกล
แรงดึงของรางไม่น้อยกว่า 90 กก./มม.
คุณภาพพื้นผิวของรางเหล็กเกรด 900A Din536 A120 สำหรับเครนขาสูง
จะต้องไม่มีรอยแตก พับ รอยแผลเป็น ฟองอากาศ และสิ่งสกปรกบนผิวรางอนุญาตให้ทำการเยื้อง หลุม และรอยขีดข่วนที่มีความลึกไม่เกินค่าเบี่ยงเบนเชิงลบที่อนุญาตของขนาดรางและแนวผมที่มีความลึกไม่เกิน 1 มม.
จะต้องไม่มีรอยร้าว รอยแตก และรูหดตัวที่ส่วนปลายของราง
หน้าด้านท้ายของรางจะต้องตัดให้ตรง และส่วนเอียงของด้านปลายต้องไม่เกิน 5 มม. ในทิศทางใดๆควรลบครีบที่มีความยาวไม่น้อยกว่า 4 มม.
ข้อบกพร่องพื้นผิวของรางได้รับอนุญาตให้ทำความสะอาดตามยาวด้วยพลั่วลม และความลึกของการทำความสะอาด (คำนวณจากด้านใดด้านหนึ่ง) จะต้องไม่เกินค่าเบี่ยงเบนเชิงลบที่อนุญาตของขนาด
ข้อบกพร่องของพื้นผิวรางไม่ได้รับอนุญาตให้ซ่อมแซมหรือเติมด้วยการเชื่อม

ขนาดมาตราของราง QU100: ความสูงของราง: 150 มม. ความกว้างด้านล่าง: 150 มม. ความกว้างส่วนหัว: 100 มม. ความหนา: 38 มม. น้ำหนัก: 88.96 กก./

วัสดุราง QU100: วัสดุ U71Mn, วัสดุ 45Mn, รางวัสดุ 50Mn

มาตรฐานราง QU100: YB/T5055-93

ความยาวราง QU100: 12 เมตร/ชิ้น, 12.5 เมตร/ชิ้น

รูปร่างของรางเครน QU120 QU100 qu80 รางเหล็ก B/T 5055-2014 มาตรฐาน
ความโค้งด้านข้างของรางต้องไม่เกิน 1.5 มม. ต่อเมตร และความโค้งทั้งหมดต้องไม่เกิน 8 มม.
ความโค้งทั้งหมดของรางในส่วนบนและส่วนล่างต้องไม่เกิน 6 มม.
ปลายรางไม่ควรงอเกิน 1 มม. ภายในระยะ 0.5 ม.
รางเครน Q120 ถูกจำกัดด้วยความสามารถของอุปกรณ์ยืดผมระดับความโค้งถูกกำหนดโดยลูกค้า
แรงบิดของรางจะต้องไม่เกิน 1/10 000 ของความยาวเต็มของราง
ความไม่สมดุลของหน้าตัดรางและแกนตั้ง: ด้านล่างของรางไม่ควรใหญ่กว่า 2 มม. และส่วนหัวของรางไม่ควรใหญ่กว่า 0.6 มม.
ด้านล่างของรางไม่ควรปิดภาคเรียนศูนย์กลางของฐานรางไม่ควรยื่นออกมาจากทั้งสองด้านเกิน 0.5 มม.
น้ำหนัก
รางจัดส่งตามน้ำหนักตามทฤษฎี
